Мотовелосипед TREK

( Пред.  1, 2, 3 ... 7, 8, 9 ... 31, 32, 33  След. )
Начать новую тему   Ответить на тему Подписчиков (14)
Онлайн-статус
SoloWay

Посмотреть профиль Отправить личное сообщение
На форуме с 09.01.2009, cообщений 821
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 18:00 / 06.04.11

Шикарные фотки! Особенно Гагарин хорош! Но и фривилы так тож неплохо получились...
mrfixer

Посмотреть профиль Отправить личное сообщение
На форуме с 09.04.2010, cообщений 521, возраст 60
Зеленоград
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:15 / 06.04.11

До кучи Laughing
Шел Гагарин по тропинке ....
http://ac.ta4ka.ru/laert_96/03_pz/pz_09.mp3
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 627
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:39 / 07.04.11

http://www.youtube.com/watch?v=duFDfTcOftY&feature=related
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 627
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 08:13 / 09.04.11

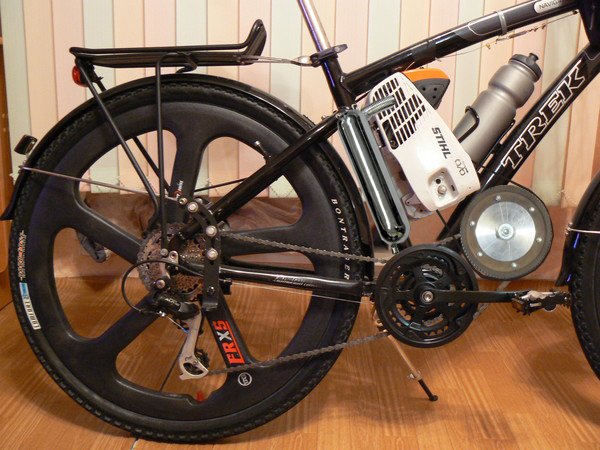

С приводом к системе ничего не получается. Слишком большие обороты двигателя. Будем делать фрикционную передачу на заднее колесо.

Такая конструкция слишком громоздкая. Компактней только фрикцион, передаточное сразу 26 без промвалов.


Мотовелосипед TREK
эндрю Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 28.08.2010, cообщений 56

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:05 / 10.04.11

[quote="bds"][b]С приводом к системе ничего не получается. Слишком большие обороты двигателя. Будем делать фрикционную передачу на заднее колесо.

цепь плохо,ремень не то как то..каленвал замутите Laughing
Онлайн-статус
GoXa Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 05.06.2010, cообщений 23
Чистополь
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:35 / 10.04.11

Как я понял это и педали будут крутиться при тяге двигателя??? Ужс
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 6009

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:49 / 10.04.11

Мотовелосипед TREK
Онлайн-статус
SoloWay

Посмотреть профиль Отправить личное сообщение
На форуме с 09.01.2009, cообщений 821
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 05:24 / 11.04.11

Ловко! И правильно, нужно у человека поднимать интерес и желание к покатушкам и поплавушкамSmile
killer258

Посмотреть профиль Отправить личное сообщение
На форуме с 11.02.2009, cообщений 519
Люберцы
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 05:56 / 11.04.11

GoXa писал(а):
Как я понял это и педали будут крутиться при тяге двигателя??? Ужс


оказывается, фривил для каретки не нужно пилить,резать и сваривать самому. Вчера имел возможность поторогать тандем, так вот, там если цепь крутишь, педали обоих кареток остаются неподвижными. И видно, что на обоих каретках стоит трещотка явно промышленного происхождения, а не домашне-гаражного. И значит, где-то продаётся.Узнать бы где. На вид имеет те же размеры, что и обычна каретка. На одной из кареток этого тандема две звёздочки.Удобно- на одну из них можно бросить моторную цепь
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 627
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:37 / 11.04.11

Велосипедист писал(а):
Мотовелосипед TREK


Здорово! Жаль только маловероятно. "Галочка" пока одна и слабовата. Но в очередь я бы записался!
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 627
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:43 / 11.04.11

Предполагаемая схема привода. Ведущий ролик на фривиле. Передача ременная.

Мотовелосипед TREK
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 627
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:17 / 11.04.11

killer258 писал(а):
GoXa писал(а):
Как я понял это и педали будут крутиться при тяге двигателя??? Ужс


оказывается, фривил для каретки не нужно пилить,резать и сваривать самому. Вчера имел возможность поторогать тандем, так вот, там если цепь крутишь, педали обоих кареток остаются неподвижными. И видно, что на обоих каретках стоит трещотка явно промышленного происхождения, а не домашне-гаражного. И значит, где-то продаётся.Узнать бы где. На вид имеет те же размеры, что и обычна каретка. На одной из кареток этого тандема две звёздочки.Удобно- на одну из них можно бросить моторную цепь

Выше я давал видео с фривилами. Если б можно было купить, то мы бы не парились по гаражам. Хотя получилось неплохо.

Мотовелосипед TREK
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 627
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:38 / 11.04.11

http://sheldonbrown.com/harris/singlespeed.html#freewheels
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 627
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:17 / 14.04.11

Привод к системе сделать можно! Есть способ. Предложенный Велосипедистом вариант можно усовершенствовать и сделать более компактным и приятным на вид. Вспомнил схему привода мотор-колеса и мысля пришла!

Мотовелосипед TREK

Мотовелосипед TREK


Расположение цепей - вот главное. Дополнительный промвал нужно перенести на левую свободную сторону каретки, передать на него крутящий момент и вернуть обратно на правую сторону.

На рисунке примерная схема. С движка передаём ремнём на фривил. В раме придётся сделать небольшое отверстие под вал. С левой стороны шатун со звёздами на фривиле без упорных собачек, т.е. как подшипник. С малой звезды на левой стороне перебрасываем валом с одинаковыми звёздами на большую звезду правой стороны. Рисовал как умел.

Передаточное должно получиться под 30.


Мотовелосипед TREK

Мотовелосипед TREK
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 6009

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:07 / 14.04.11

Тоесть два промвала.
Да, чем большее количества ступеней понижения, тем меньше диаметры шкивов.
Но сложновато.
Делайте мотор-колесо - современная вещь. Very Happy В заднее колесо.
