Изготовление самодельных звёздочек для цепной передачи |
( Пред. 1, 2, 3, 4 След. ) |

|
Подписчиков (3) |
Форум » Моторный привод и трансмиссия » Изготовление самодельных звёздочек для цепной передачи
|
Ссылка на это сообщение:
|
||||||
|
Добавлено: 14:27 / 04.03.10 Все давно придумано. |
||||||
Ссылка на это сообщение:
|
||||||
|
Добавлено: 14:32 / 04.03.10 Придумано,только для промышленного оборудования. |
||||||
|
Ссылка на это сообщение:
|
||||||
|
Добавлено: 05:37 / 25.01.12 | Последний раз редактировалось: eloy (06:04 / 25.01.12), всего редактировалось 1 раз А как вообще определить пригодна сталь или нет , если не известно какой она марки . |
||||||
|
Ссылка на это сообщение:
|
||||||
|
Добавлено: 05:58 / 25.01.12 Для обычной мопедной передачи. Сталь для малой звезды желательно знать. Она проходит термообработку. Для большой-лишь бы обрабатывалась. Она термообработку не проходит и не калёная переживает насколько малых. |
||||||
|
Ссылка на это сообщение:
|
||||||
|

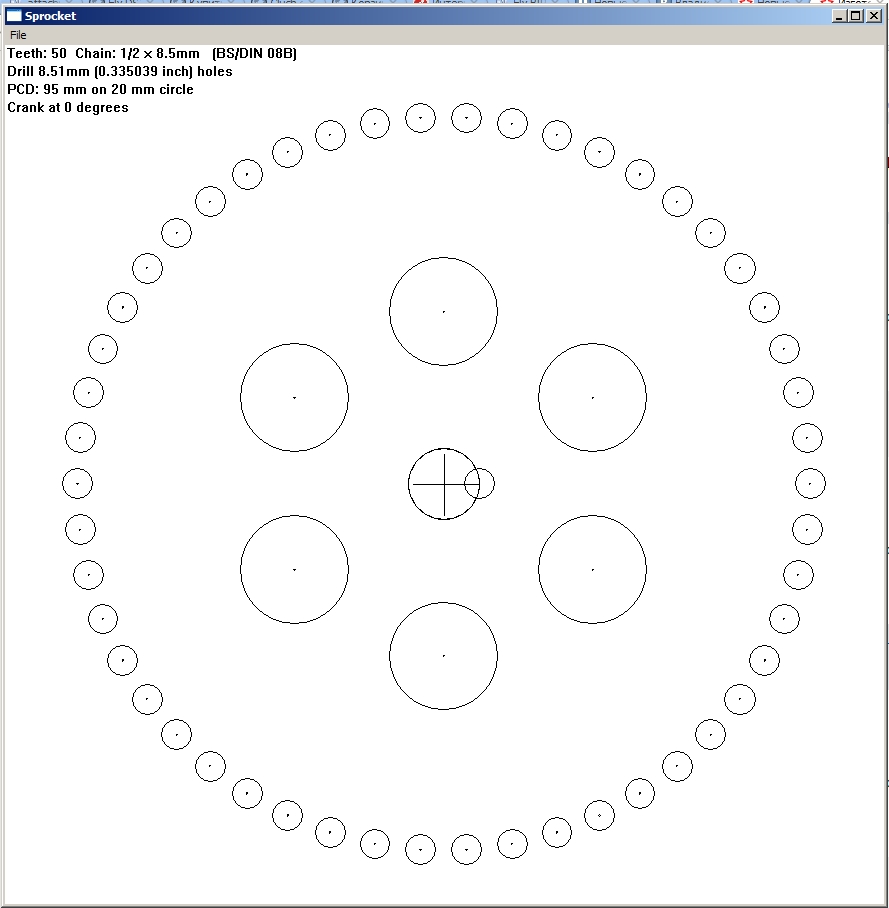

Добавлено: 07:48 / 25.01.12 Я пользуюсь прогой Sprocket, можно выбрать несколько стандартных цепей от 6,3мм, отверстиям для крепления задавать параметры и можно овальные звёзды рисовать. Это дело печатается на принтере, наклеивается на заготовке, кернится и сверлится. |
||||||
|
Ссылка на это сообщение:
|
||||||
|
Добавлено: 06:39 / 13.04.12 И я так делал. Правдо хорды считал сам.
По работе много печатаю чертежей, состоящих из нескольких А4 на обычном принтере. Ну не совпадают контуры! |
||||||
|
Ссылка на это сообщение:
|
||||||
|
Добавлено: 12:33 / 18.05.12
Вот ссылка на прогу http://electrotransport.ru/ussr/index.php?action=dlattach;topic=5009.0;attach=20164 |
||||||
|
Ссылка на это сообщение:
|
||||||
|
Добавлено: 14:49 / 04.06.12
В Sprocket распечатать звезду с PSD скажем 200 мм .И замерить результат ,у меня получилось 200,5 мм ,поправка практически не требуется .В свойствах принтера можно изменить маштаб изображения при необходимости (в Саnon ip1500 с шагом 1 процент) . |
||||||
|
Ссылка на это сообщение:
|
||||||
|
Добавлено: 19:37 / 05.06.12 Изменить масштаб не проблема. У меня принтер лазерный, бумага при распечатке ощутимо греется и деформируется.Одна часть формата может совпадать, другая нет. Кстати, недавно попробовал построить овальную звезду в Компасе, собрав из дуг-получилось плохо. Точность на грани. |
||||||
|
Ссылка на это сообщение:
|
||||||
|
Добавлено: 20:10 / 05.06.12 Лазерный ту же бумагу ,да скукоживает . И на больших звездах надо чертеж промерять . 1 процент маштаба это большая ошибка ,на 50 зуб полдюймовой цепи 6 мм набегает . Если у принтера большая ошибка . Как у Sprocket ,которая выводит прямо на принтер корректировать маштаб ,сильно большая дискретность установок в свойствах принтера . |
||||||
|
Ссылка на это сообщение:
|
||||||
|
Добавлено: 11:00 / 06.06.12 Вот, предостерегаю, овальная звезда, построеная в Компасе из дуг по привязкам, затем размеченая на железке, оказалась...не очень точной. |
||||||
|
Ссылка на это сообщение:
|
||||||
|
Добавлено: 17:11 / 06.06.12 Ну для овальных звезд нет наверное в мире готового ПО . |
||||||
|
Ссылка на это сообщение:
|
||||||
|
Добавлено: 17:50 / 06.06.12 | Последний раз редактировалось: olegavolt (22:36 / 06.06.12), всего редактировалось 1 раз

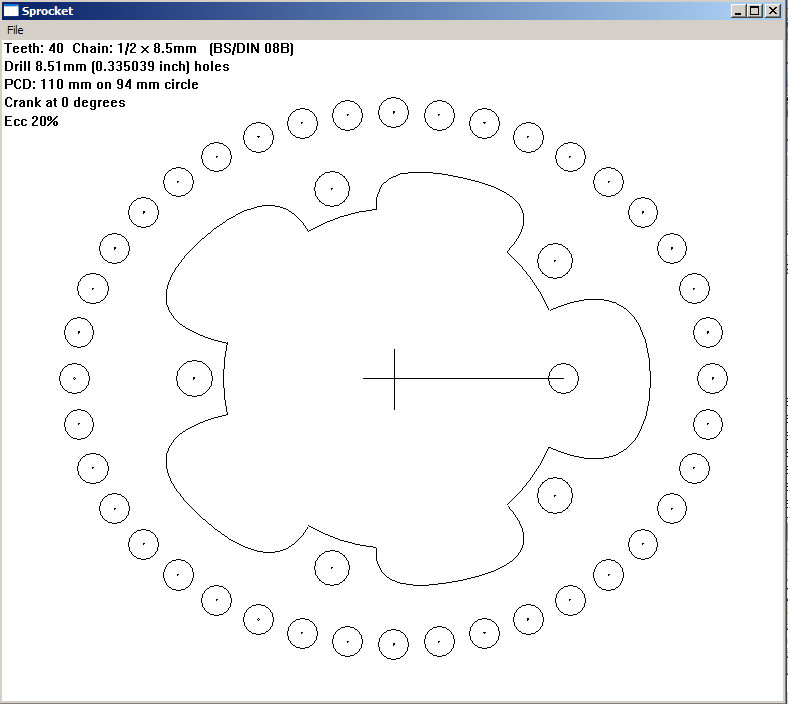

Sprocket рисует овальные звёзды. |
||||||
|
Ссылка на это сообщение:
|
||||||
|
Добавлено: 18:51 / 06.06.12
Люди печатают маски на бумаге для травления печатных плат, и нормальной с точностью, минимум 0.1мм. Была пара советов: 1. Прокатить листок перед печатью(типа распечатать пустоту на нем, и снова его в лоток) 2. Использовать пленку для лазерных принтеров, во первых прозрачная, во вторых более стойкая. минус один - цена. |
||||||
|
Ссылка на это сообщение:
|
||||||
|
Добавлено: 19:11 / 06.06.12
А овальная звезда, посчитаная на калькуляторе, оказалась точной: Компас-зло!
0,1 мм для звёзд грубо. |
||||||
|
|
