Короче познакомился с ребятами из Орла(пригнали к нам "Камаз" картофана). У них возникла проблема при установке на "Урал" заднего колеса от авто. Переходник на ступицу они уже выточили,благо доступ к станкам есть. А вот смещение кардана не могут придумать как сделать. Маятник уже разрезан и готов к переделке.
Если кто сталкивался с подобными вещами-ответьте,плиз,по возможности чертёжег или ссылку киньте... буду очень признателен!
Онлайн-статус
Madest

Посмотреть профиль Отправить личное сообщение
На форуме с 25.12.2006, cообщений 536
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 10:39 / 17.09.09

Ну обычно берут кардан от вояжа - там вроде две крестовины. Или заместо резиновой муфты ШРУС ставят от Оки. Ну или можно самим слепить кардан с двумя крестовинами.
Онлайн-статус
Онегин

Посмотреть профиль Отправить личное сообщение
На форуме с 28.07.2006, cообщений 361
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 10:43 / 17.09.09

если колесо совсем широкое - редуктор делают, чертежи редуктора точно видел на оппозите.ру, попробую щас найти
Онлайн-статус
3anop

Посмотреть профиль Отправить личное сообщение
На форуме с 26.05.2009, cообщений 22
МСК, СВАО
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 11:37 / 24.11.09

вояжевский кардан и оппозит Вам в помощщщ!
kosjak

Посмотреть профиль Отправить личное сообщение
На форуме с 02.01.2010, cообщений 7
москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:56 / 02.01.10

надо двигатель в раме смещать и редуктор как можно дальше от колеса выносить
Онлайн-статус
Samodelkin Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 02.02.2009, cообщений 323
Донецк
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:05 / 06.01.10

kosjak,выдыхай!

собери кардан с 2-х частей и всё! будет гут! делали так и всё норм! можно на крестовинах и можно на шрусах! я делал на восьмёрочных шрусах,тем более если доступ к станкам и сварке есть, то ноу проблем должно быть

да, и зайди на оппозит-помогает)))))))))))))))
Онлайн-статус
Samodelkin Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 02.02.2009, cообщений 323
Донецк
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:16 / 06.01.10

Требуется помощь кастомайзеров.


Требуется помощь кастомайзеров.

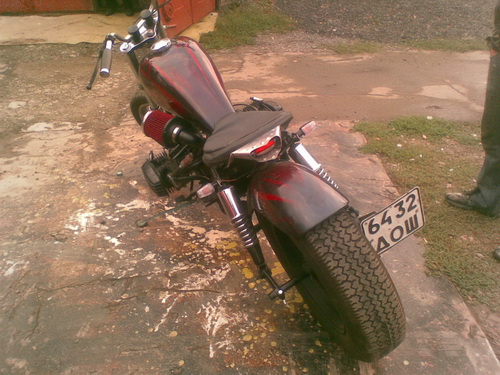

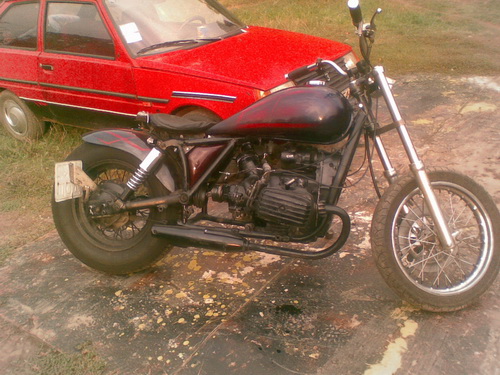

вот с нивы ставил! видно шрус 8-й. __/----- вот так можно сделать,но с успокоителем! и ни в коем случае нельзя смещать двигло! проверено!!!!!!!!!!!!!!!!!!!!!!!!!!!
Онлайн-статус
Anton777kc

Посмотреть профиль Отправить личное сообщение
На форуме с 25.12.2008, cообщений 142
Кисловодск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:29 / 06.01.10

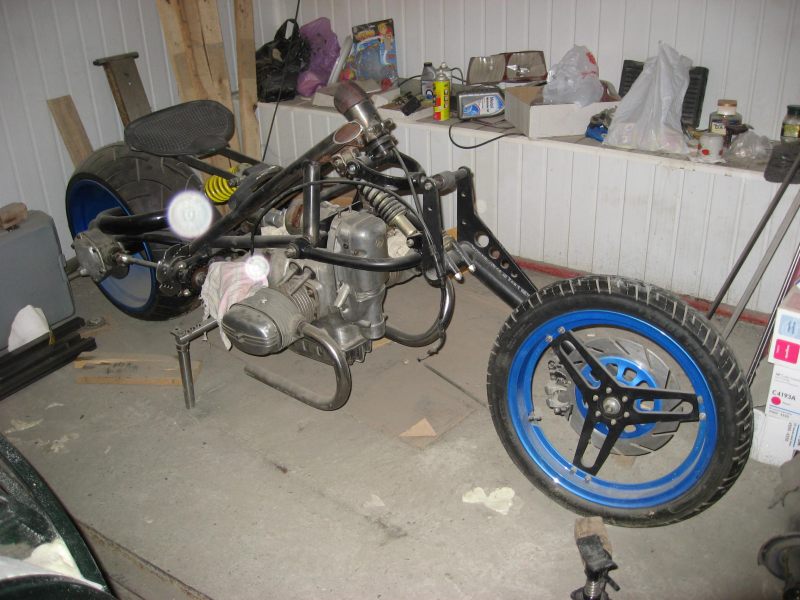

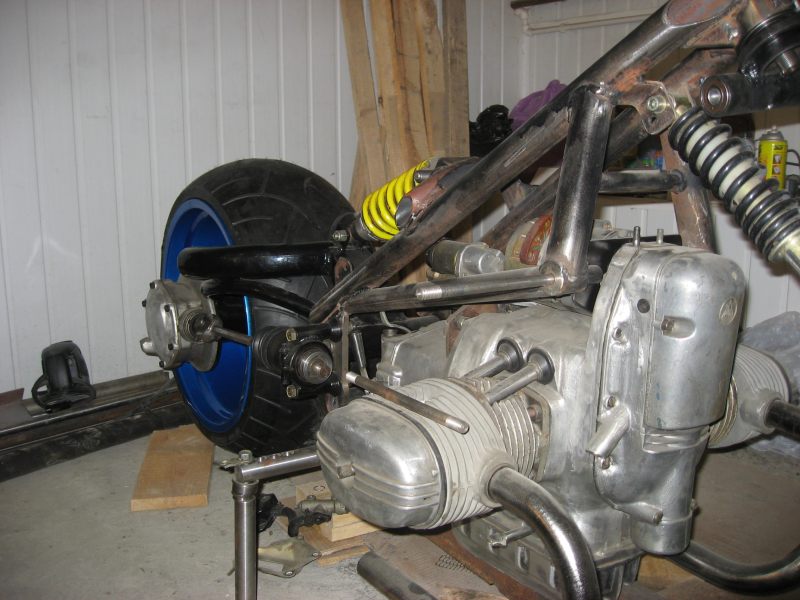

Вот ещё вариант, шрус помоему от ОКИ стоит, точно непомню, + 2 звёздочки и короткая цепь, на шрусе дисковый трансмисионный тормоз прикреплен. Делал мой товарищ Петруха на заказ одному перцу.

Требуется помощь кастомайзеров.


Требуется помощь кастомайзеров.
Онлайн-статус
linil

Посмотреть профиль Отправить личное сообщение
На форуме с 12.01.2009, cообщений 1524
Север Южного Урала.
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:35 / 06.01.10

Извиняюсь,просто заинтересовало-а как оно рулится?
Какое-то непрогнозируемое изменение рулевой геометрии-при срабатывании подвески.
Онлайн-статус
Anton777kc

Посмотреть профиль Отправить личное сообщение
На форуме с 25.12.2008, cообщений 142
Кисловодск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:47 / 06.01.10

Ну как рулится я невидел вживую, а вот на счёт
Цитата:
Какое-то непрогнозируемое изменение рулевой геометрии-при срабатывании подвески

помоему Вы неправы. На сколько я помню при ходе колеса кастор практический неменяется.
Онлайн-статус
linil

Посмотреть профиль Отправить личное сообщение
На форуме с 12.01.2009, cообщений 1524
Север Южного Урала.
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:36 / 06.01.10

Да Бог с ним.
Интересная конструкция.Видимо дизайнер просто оригинальничал.
Онлайн-статус
Anton777kc

Посмотреть профиль Отправить личное сообщение
На форуме с 25.12.2008, cообщений 142
Кисловодск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:14 / 06.01.10

Да, у него голова как-то по другому работает в отличии от меня. Он сейчас себе мопедик строит полностью из титана, тоже есть на что посмотреть.
Онлайн-статус
Pedro de Pakas

Посмотреть профиль Отправить личное сообщение
На форуме с 13.09.2008, cообщений 959, возраст 29
Санкт-Петербург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:28 / 06.01.10

с таким вылетом впору не об управляемости думать а бежать патентовать первый в мире двухколёсный ломающийся трактор Shocked
Требуется помощь кастомайзеров.
Онлайн-статус
Anton777kc

Посмотреть профиль Отправить личное сообщение
На форуме с 25.12.2008, cообщений 142
Кисловодск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:57 / 06.01.10

Вылет там 90мм, всё просчитано. Если сомневаитесь то попробую затащить к нам на форум автора, он сам всё раскажет.
Онлайн-статус
Anton777kc

Посмотреть профиль Отправить личное сообщение
На форуме с 25.12.2008, cообщений 142
Кисловодск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:02 / 06.01.10

Вот фото рулевого управления если кому интересно

Требуется помощь кастомайзеров.


Извеняюсь перед автором за флуд.
