Ставить двигатель от Ямахи или Юпитера(водянки)?
Ямаха
61%
 61%  [ 30 ]
Юпитер 5-03
38%
 38%  [ 19 ]
Всего проголосовало : 49

Онлайн-статус
Sobek56 Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 22.04.2010, cообщений 138
Донецк
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 12:55 / 25.04.10

Просматривая сегодня сайты,где было хоть небольшое описание ИЖ-Ориона,Марафона,Сириуса,Спринтера - пришел к мысли,пора завершить свою коллекцию тюнинговых аппаратов именно этим мотоциклом. Тоесть хочу его построить с нуля. Благо в постройках мотоциклов опыт имееться,и в большинстве-положительный (а параллельно дострою свои Карпаты-работы там на день осталось,не больше).
Вот только начал думать по поводу деталей-раму сварить не особая проблема-наглядные фото уже есть. Вилка,колеса,передний дисковый тормоз-взять от "новых" ИЖей. Приборку-тахометр,спидометр,указатель уровня топлива-ВАЗ-2106. Облицовка-стеклопластик. Моноподвеска-тоже фото есть,и опыт в изготовлении имееться.
Вот только проблема с двигателем. Есть два варианта: Установить Юпаковскую водянку,или искать от Ямаха 550 кубовый движок(что лично для меня намного сложнее,но будет намного ближе к оригиналу).

Огромная просьба ко всем форумчанам-кто обладает хоть какой-либо информацией по данным ИЖевским разработкам,фотографиями,тех.характеристиками - выкладывайте здесь. По ходу работы буду отписываться и всести фотоотчет.
Работа начнеться в эту пятницу, после учебной недели,и раработки хода работы.

Иж-Орион
Онлайн-статус
Sobek56 Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 22.04.2010, cообщений 138
Донецк
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 13:37 / 25.04.10

Итак вот три образца,на основе которых можно строить(лично мне больше нравиться орион)

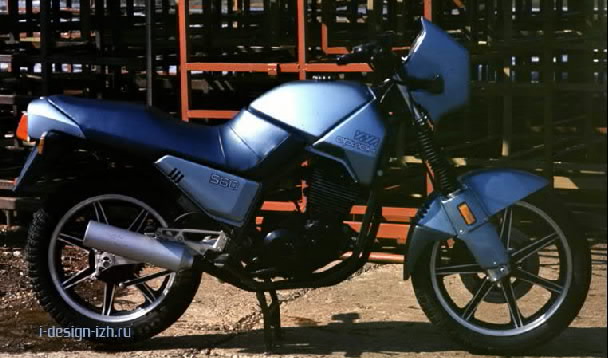

Собственно ИЖ-Орион (он же ИЖ-7.109) - дорожник,двигатель Ямаха

Иж-Орион


Иж-Марафон-типа эндуро на базе Ориона

Иж-Орион


Иж-Спринтер- с 2-т двигателем,400 кубиков,водяным охлаждением(ходовка от Ориона). Вот только по одним источникам движок одноцилиндровый,по другим-двух.

Иж-Орион


из этих трех мотоциклов буду собирать либо Орион,либо спринтер,так как марафон мне не очень нравиться. Вот только весь вопрос в движке,исходя из этого и получиться либо Орион либо Спринтер.
Онлайн-статус
Sobek56 Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 22.04.2010, cообщений 138
Донецк
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:01 / 25.04.10

Кстате,ни у кого случайно нет тех.характерисктик хотя б одного из этих мотоциклов?? Rolling Eyes
Онлайн-статус
WOLF777

Посмотреть профиль Отправить личное сообщение
На форуме с 02.05.2009, cообщений 13
Тернополь
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:36 / 25.04.10

Sobek 56 посмотрите За рулем 6/90 год. Там есть упоминание о всех начинаниях новых ИЖей.

Отличия между Орионом и Сириусом такие цитирую
Орион (ИЖ-7.109) базируется на четырехтактном одноцилиндровом двигателе рабочим обьемом 560 см. куб. на основе лицензии Ямахи.

Сириус (ИЖ-7.110) обьединит модели с двухтактным одноцилиндровым двигателем 400 см.куб. Его особенности-жидкостное охлаждение, управляющий впуском лепестковый клапан.

Из того же источника- Сириус должен был заменить Планету что была на конвеере, а Орион перспектива. И еще. Двигатель Ямаха ИксТ-550.

Сатурн-далекая перспектива с электростартером и 5 ступ. коробкой на смену Юпитеру.
Онлайн-статус
Sobek56 Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 22.04.2010, cообщений 138
Донецк
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:49 / 25.04.10

WOLF777 : а не могли бы вы эту статью отсканировать и выложить-так как журналов "За Рулем" 1990 года у меня нет,а там,как я понимаю написана вся информация. Спасибо за ответ.
piton4ik

Посмотреть профиль Отправить личное сообщение
На форуме с 24.10.2007, cообщений 12
Николаевка
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:54 / 25.04.10

Где-то я читал про ИЖ Орион,помоему на мотоиж.ру.Кстати хороший сайт по Ижам,много полезной инфы.
Онлайн-статус
bio-max

Посмотреть профиль Отправить личное сообщение
На форуме с 09.10.2008, cообщений 377
Вiцебск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:55 / 25.04.10

http://www.mc-trade.ru/lib.php

С 91 года
Онлайн-статус
Sobek56 Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 22.04.2010, cообщений 138
Донецк
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:58 / 25.04.10

Почти за 2 месяца весь сайт иж мото облазил,ничего конкретного нет. Есть там 2 владельца Орионов,но с ними связаться не могу(((
Онлайн-статус
WOLF777

Посмотреть профиль Отправить личное сообщение
На форуме с 02.05.2009, cообщений 13
Тернополь
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:05 / 25.04.10

да не проблема отсканировать, но там больше информации нету, только заметки да и фоток нету. Но если все таки Вам нужно, то сделаю.
Онлайн-статус
bio-max

Посмотреть профиль Отправить личное сообщение
На форуме с 09.10.2008, cообщений 377
Вiцебск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:05 / 25.04.10

Вроде в Малоярославец привозили музейную технику Иж-мото, в том числе и прототипы
Какой только год - не помню
Если по альбомам участников поискать?

Фотка как раз вроде оттуда
Иж-Орион
Онлайн-статус
Sobek56 Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 22.04.2010, cообщений 138
Донецк
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:17 / 25.04.10

WOLF777 если там ничего больше нет,то не нужно сканировать. Я так понимаю что ИЖ-МОТО хотело сделать три базовых модели: Орион (4 т,1цил.),Сириус(2 т. 1 цил.) и Спринтер (2т. 2 цил.),а на основе их делать модификации.

bio-max :
спасибо за ссылочку. Смотрел,но не все, однако фоток собраных Орионов у меня хватает(но и новые не помешают),больше интересует фото отдельных узлов и механизмов-а таких фото очень мало(((
Онлайн-статус
Sobek56 Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 22.04.2010, cообщений 138
Донецк
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:44 / 25.04.10

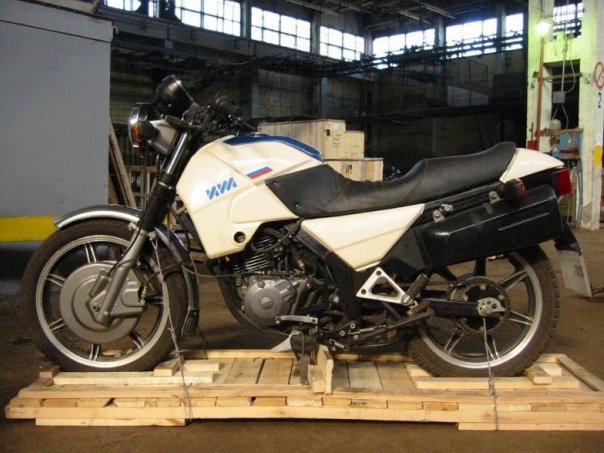

Вот ещё одна разновидность Ориона. По-моему более удачная.
Иж-Орион
Онлайн-статус
Sobek56 Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 22.04.2010, cообщений 138
Донецк
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:53 / 25.04.10

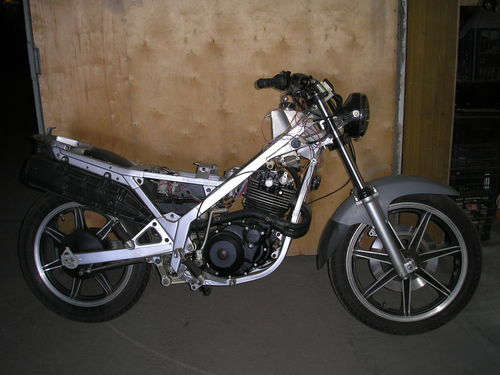

Вот фото рамы
Иж-Орион


Впринципе сварить не сложно,но меня смущает,что здесь трубы квадратного сечения,тоесть прийдёться с нуля варить. Хотя есть вариант-переварить ИЖевскую раму,и сделать муляж квадратного профиля.
Онлайн-статус
Дмитрий 67

Посмотреть профиль Отправить личное сообщение
На форуме с 17.03.2008, cообщений 777
Откуда: Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:00 / 25.04.10 | Последний раз редактировалось: Дмитрий 67 (16:27 / 25.04.10), всего редактировалось 1 раз

Была такая статья - " Ижевские фантазии " :

Иж-Орион

" Ижевские фантазии "

В полный размер :

http://img-fotki.yandex.ru/get/4105/kvadrat67.35/0_3458e_c380e7b1_orig

Продолжение статьи :

http://img-fotki.yandex.ru/get/4006/kvadrat67.35/0_3458d_82e93063_orig

http://img-fotki.yandex.ru/get/4107/kvadrat67.35/0_3458c_9ec2a9f_orig
Онлайн-статус
Дмитрий 67

Посмотреть профиль Отправить личное сообщение
На форуме с 17.03.2008, cообщений 777
Откуда: Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:11 / 25.04.10 | Последний раз редактировалось: Дмитрий 67 (16:30 / 25.04.10), всего редактировалось 1 раз

Ещё информация по многим ижевским моделям есть на сайте :

http://motosvit.com/Izh/Izh.html

В том числе и по опытным разработкам.

Одно из фото с сайта :

Иж-Орион
