ййййййййй
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 618
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:58 / 24.09.10 | Последний раз редактировалось: bds (17:50 / 02.03.11), всего редактировалось 4 раз(а)

Колёса приобретены у этих парней.
http://www.youtube.com/watch?v=NAvGBevrYEc
http://www.youtube.com/watch?v=t5DHI-dSpak




http://www.youtube.com/watch?v=xuHaxpTtR_c&feature=related

Мотовелосипед TREK
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 618
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 08:18 / 25.09.10 | Последний раз редактировалось: bds (09:20 / 14.11.10), всего редактировалось 1 раз

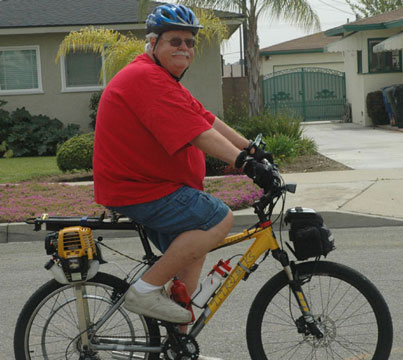

Мой вес кило на 60 меньше. Надежда на то, что мой STIHL меня потянет, всё-таки есть.

Мотовелосипед TREK
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 618
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:40 / 28.09.10 | Последний раз редактировалось: bds (09:21 / 14.11.10), всего редактировалось 2 раз(а)

Передаточное действительно должно быть 40, а лучше 50. Как этого добиться пока не придумал. Будем искать.
http://www.rohloff.de/
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 618
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:46 / 30.09.10 | Последний раз редактировалось: bds (09:21 / 14.11.10), всего редактировалось 1 раз

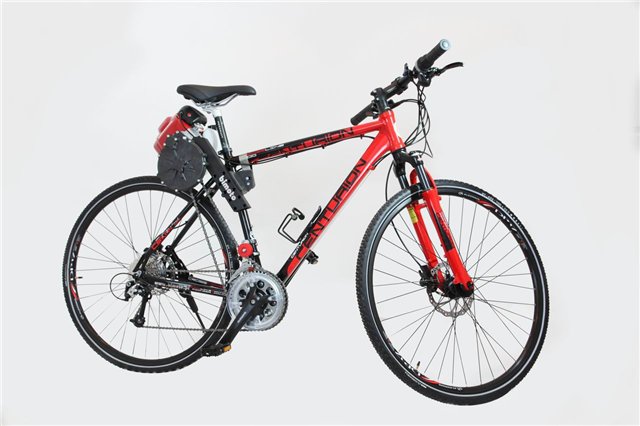

Ещё один вариант привода.
Мотовелосипед TREK
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 618
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 09:02 / 02.10.10 | Последний раз редактировалось: bds (09:21 / 14.11.10), всего редактировалось 4 раз(а)

Нужен промежуточный вал. Примерно как здесь:


Мотовелосипед TREK
Онлайн-статус
Велосипедист Предупреждения : 2Предупреждения : 2
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 4417

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 09:35 / 02.10.10

А так?
Силовая установка в ''мёртвых зонах ''ни чему не мешает, как и в положении в раме.
Мотовелосипед TREK
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 618
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 09:51 / 02.10.10 | Последний раз редактировалось: bds (09:22 / 14.11.10), всего редактировалось 1 раз

Расположение в раме - основная идея проекта, да и ваша мечта ув. Велосипедист! Приму любые подсказки, даже самые невероятные. Но только без изменения расположения двигателя.
Онлайн-статус
Велосипедист Предупреждения : 2Предупреждения : 2
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 4417

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 10:45 / 02.10.10

Цепь с обычным шагом на 10000 оборотах ''горит'' потому что из такого шага не получается маленький диаметр ведущей звезды ( а у вас и конструктивно пила не позволяет).
Цепь гибнет из -за высокой линейной скорости ( чем больше диаметр тем скорость выше.)

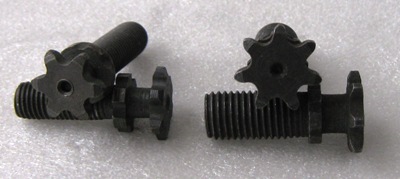

Есть такие цепи с шагом порядка 6мм. они при такой частоте не горят поскольку идут вот по такой звёздочке.Семь зубьев это примерно диаметр 12мм.(диаметр ножки М10)
Мотовелосипед TREK



Ваш дизайн рушить не хочется, а просто смотреть тоже скучно Very Happy

Говорите надо 1:40

Вместо рыжего ролика установить промежуточный вал.На одном конце короткошаговая звезда диаметром 12, а на другом шкив под ремень диаметром 90мм.
На моторе шкив 30мм.(думаю расместится)
На педалях звезда под короткий шаг диаметром 156мм.

Итого: мотор ф30мм.;пром.вал ф90мм. и ф12мм.;педали ф156мм. = 1:39

Мотовелосипед TREK
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 618
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:20 / 02.10.10 | Последний раз редактировалось: bds (09:22 / 14.11.10), всего редактировалось 1 раз

Нашёл вот такие звёзды. Подойдут? Без промежуточного вала точно не обойтись.
http://www.motorboard.ru/catalog/goped.htm
Мотовелосипед TREK
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 618
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 17:42 / 02.10.10 | Последний раз редактировалось: bds (09:23 / 14.11.10), всего редактировалось 1 раз

Где взять вот такую выхлопную и фривил с 5ю отверстиями? Желательно не за бугром.
Мотовелосипед TREK
Мотовелосипед TREK
Онлайн-статус
Велосипедист Предупреждения : 2Предупреждения : 2
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 4417

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 18:48 / 02.10.10

bds писал(а):
Нашёл вот такие звёзды...


Во они, видимо от самокатов.Шесть зубьев - это примерно диаметр 9мм. Exclamation
Ну вот всё получется и красиво будет - пром вал прикрыть круглой крышкой. Very Happy
Мотовелосипед TREK
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 618
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 09:57 / 03.10.10 | Последний раз редактировалось: bds (09:23 / 14.11.10), всего редактировалось 2 раз(а)

Очень даже неплохо. Спасибо за идею! Принцип понятен.
Онлайн-статус
Madest

Посмотреть профиль Отправить личное сообщение
На форуме с 25.12.2006, cообщений 536
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 11:13 / 03.10.10

Такие маленькие звезды совершенно жутко шумят и очень быстро изнашиваются - проверено на детской китайской технике.
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 618
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 11:24 / 03.10.10 | Последний раз редактировалось: bds (09:23 / 14.11.10), всего редактировалось 5 раз(а)

Оказывается есть вот такие насадки для бензопил. Обратите внимание, привод - ременной!

Мотовелосипед TREK

Мотовелосипед TREK

Мотовелосипед TREK
