Здравствуйте!
начитавшись на форуме тем про мотосамокаты начал строить свой.

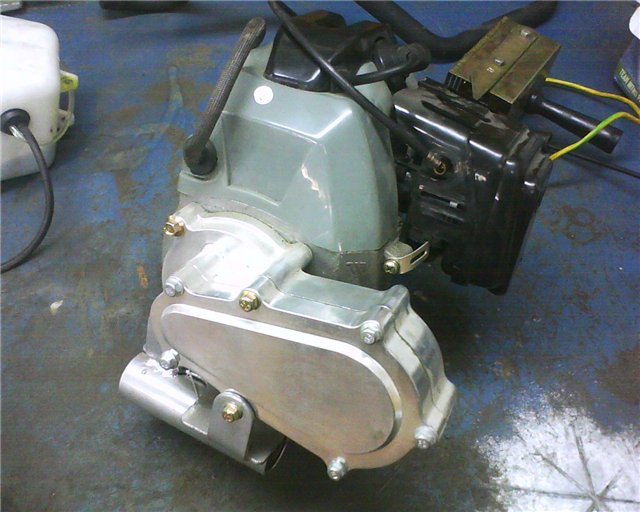

имеется этот двигатель: (спасибо pirogy)

начал строить самокат


колеса от детского электроскутера 2 шт. к ним звезда и тормоза
(спасибо pirogy)

начал строить самокат


рама уже почти сварена, передняя подвеска готова на 100%.Фотки будут на следующей неделе.
Двигатель работает, проверено лично.И сразу же возникли проблемы((((
шаг зубьев ведущей звезды больше, чем шаг ведомой.Что делать???????
Слышал про какие то комплекты для перевода под велоцепь!обрадовался, что не так все плохо, он увидев цену - разочаровался: 1300 за две звезды - многовато, еще + пересыл,может кто знает как обойтись минимальными затратами времени и денег, чтобы поставить на данный двиг звезду от велосипеда?да и вообще кто что знает про этот двигатель? Мне известно только то,что он от мотосамоката Falcon2!)
Онлайн-статус
swed19 Предупреждения : 2Предупреждения : 2

Посмотреть профиль Отправить личное сообщение
На форуме с 13.01.2010, cообщений 102
Инта
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:52 / 12.02.11

тема пользуется "успехом"((((( больше 50 просмотров и не одного ответа.ЖАЛЬ!
вот что нашел:
http://www.motorboard.ru/catalog/motoboard.htm

здесь есть комплект для перевода на велоцепь, но я не знаю подойдет ли он на мой двигатель(
Онлайн-статус
Руслан34

Посмотреть профиль Отправить личное сообщение
На форуме с 05.04.2009, cообщений 88
Северодонецк
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:37 / 12.02.11

Не кисни всё ОК
появятся фотки и дело закипит.А так вроде и спросить нечего
Так что давай фотки Partyman
vry Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 15.07.2010, cообщений 559
москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:18 / 12.02.11

подойдет, только толку от него не будет. потому что тронуться ты не сможешь..у тебя редуктор 1:3 стоит, на фалконе 1:5...у тебя колесо 6" на фальконе 4", чуствуешь разницу? тебе нужна большущая звезда на колесе и малюсенькая на редукторе...
Онлайн-статус
swed19 Предупреждения : 2Предупреждения : 2

Посмотреть профиль Отправить личное сообщение
На форуме с 13.01.2010, cообщений 102
Инта
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:19 / 12.02.11

vry писал(а):
подойдет, только толку от него не будет. потому что тронуться ты не сможешь..у тебя редуктор 1:3 стоит, на фалконе 1:5...у тебя колесо 6" на фальконе 4", чуствуешь разницу? тебе нужна большущая звезда на колесе и малюсенькая на редукторе...



блин, а что делать то?((((неужели моя затея о постройки мотосамокта окажется некудышной?Хотя люди же как то катаются:
http://www.dyr4ik.ru/forum/viewtopic.php?t=25691&postdays=0&postorder=asc&start=15
vry Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 15.07.2010, cообщений 559
москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:51 / 12.02.11

там редуктор 1:5 стоит звездочками 1:2 передается, общее 1:10, колесо 4" ,ну с такой покрышкой почти 6" получается.. у тебя редуктор 1:3 , с таким колесом наверно надо 1: 11, 1:12 , то есть на звездочке надо 1: 3,6 ...1:4.. есть на твой редуктор 14 зубов звездочки и бывают на 17 еще.. а на колесо бывают большие звездочки от детского квадроцикла или от электроскутера детского тебе на 60 зубов надо или на
начал строить самокат
на 72 зуба бывают , крепление как раз подходит, но бывают под узкую и под широкую цепь, шаг одинаковый ... узкая ставится на фальконе, электроскутере, широкая на дестком квадроцикле..
http://www.mike-motors.ru/spwh.html ну если вдруг не потянет то редуктор меняй на 1:5...
начал строить самокат
с ним можно звезду на колесе уменьшить ..
http://www.motorboard.ru/catalog/motoboard.htm
Онлайн-статус
swed19 Предупреждения : 2Предупреждения : 2

Посмотреть профиль Отправить личное сообщение
На форуме с 13.01.2010, cообщений 102
Инта
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 18:56 / 15.02.11

и так продолжим!) вот все что сделано на данный момент ( фотоотчет с описанием)

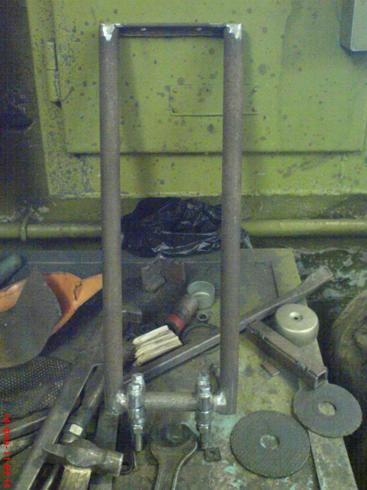

сделал из трубы рулевую рамка. Размер 430*150 мм диаметр трубы 22 мм

начал строить самокат

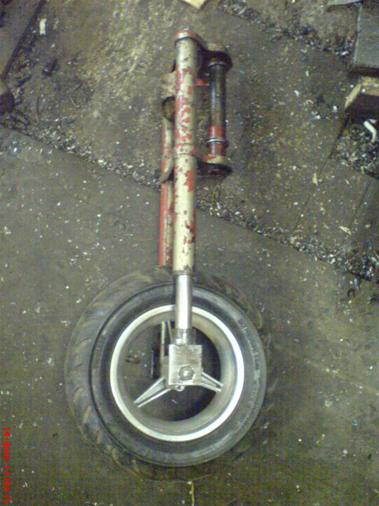

Вилка передняя была взята с Риги, укорочена, сейчас общая длина 490 мм, сделаны новые втулки
из горлышка пластиковой бутылки. Перья тоже укорочены ( длина 490мм)

начал строить самокат


крепления руля стандартные ИЖевские

начал строить самокат


Руль велосипедный

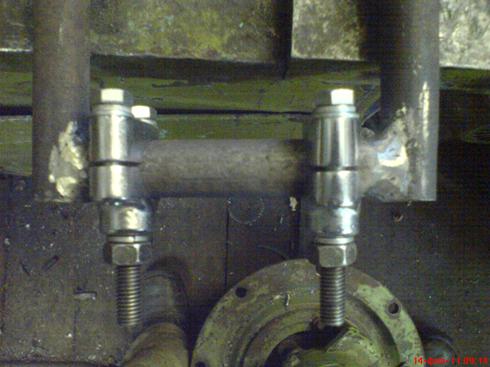

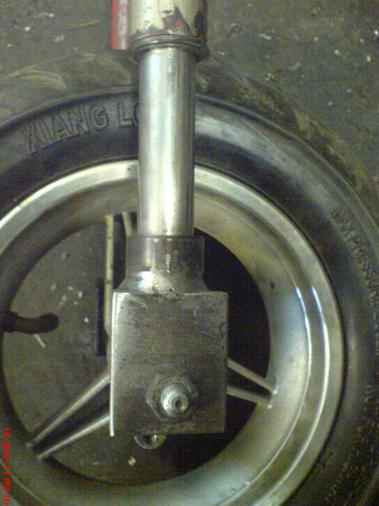

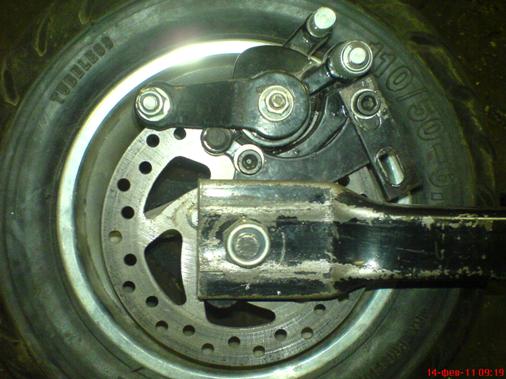

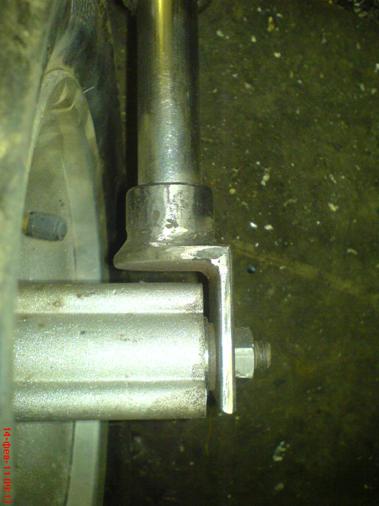

Пришлось помудрить с креплениями переднего колеса

начал строить самокат

начал строить самокат


Маятник (пробный вариант) сделан из профиля квадратного сечения 20*20мм

начал строить самокат

начал строить самокат

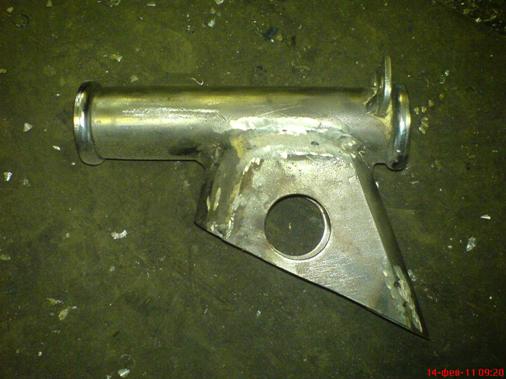

проварена и зашлифована рулевая колонка:

начал строить самокат

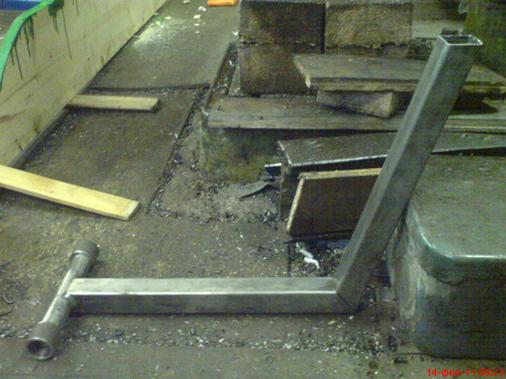

Рама сделана из квадратного профиля сечением 40*40мм

начал строить самокат


Общая примерная длина мотосамоката составит 1200-1300 мм (длиннее нет смысла делать, а короче пока не получается)

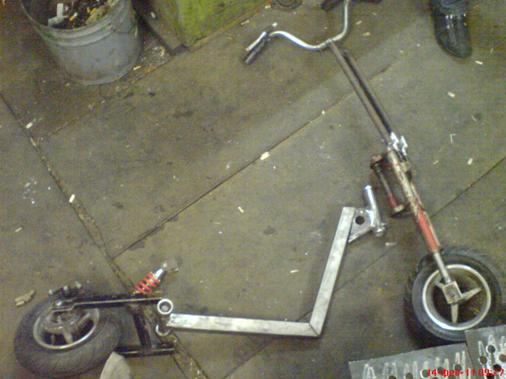

Вот примерил как это все будет выглядеть
начал строить самокат

начал строить самокат


длина амортизатора 140мм

Также на http://www.motorboard.ru/catalog/motoboard.htm был заказан редуктор 5:1 и комплек для перевода на велоцепь)
vry Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 15.07.2010, cообщений 559
москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:06 / 15.02.11 | Последний раз редактировалось: vry (19:25 / 15.02.11), всего редактировалось 1 раз

регулировку натяжения цепи сделай, очень полезная штука
начал строить самокат
пропиливаешь сплющенный профиль вдоль и ставишь резьбовых 2 крючка с шайбой для натяжения из строительного магазина... качество исполнения чашки редуктора паршивое, вибрация на 5000 и более оборотов такое что гайки сами откручиваются зимняя тема
Онлайн-статус
swed19 Предупреждения : 2Предупреждения : 2

Посмотреть профиль Отправить личное сообщение
На форуме с 13.01.2010, cообщений 102
Инта
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:10 / 15.02.11

натяжников не будет!!!!!!! будет дрогой механизм) как на спортивных велосипедах.
Онлайн-статус
pirog

Посмотреть профиль Отправить личное сообщение
На форуме с 11.03.2009, cообщений 567
Жуковский
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:31 / 15.02.11

Отличные слесарные работы!!
Во многих местах узнавал свой самокат)
Онлайн-статус
swed19 Предупреждения : 2Предупреждения : 2

Посмотреть профиль Отправить личное сообщение
На форуме с 13.01.2010, cообщений 102
Инта
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:32 / 15.02.11

Спасибо! было на что посмотреть, кое что "своровать", доработать и применить!!!
vry Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 15.07.2010, cообщений 559
москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 08:09 / 16.02.11

смотрю на раму, в месте перегиба наибольшая вероятность разрушения либо сварка отвалится либо профиль сомнется, потому что нагрузки в этом месте большие, напрашивается сделать тут сложение рамы, либо усиление этого места косынкам, либо использование цельного гнутого профиля...
Онлайн-статус
swed19 Предупреждения : 2Предупреждения : 2

Посмотреть профиль Отправить личное сообщение
На форуме с 13.01.2010, cообщений 102
Инта
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:24 / 18.02.11

vry писал(а):
смотрю на раму, в месте перегиба наибольшая вероятность разрушения либо сварка отвалится либо профиль сомнется, потому что нагрузки в этом месте большие, напрашивается сделать тут сложение рамы, либо усиление этого места косынкам, либо использование цельного гнутого профиля...



конечно же будут косынки! это даже не обсуждается))))


ну и продолжу фотоотчет!)
на данном этапе строительства самоката было сделано следующее :

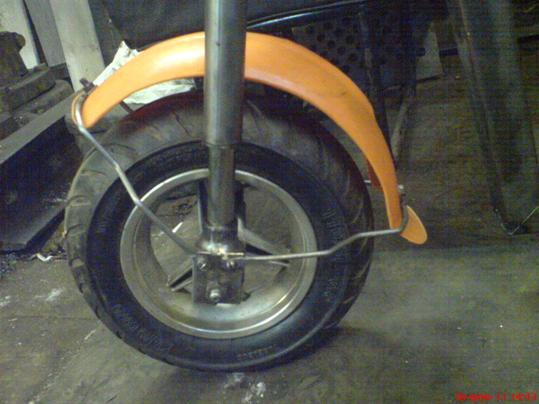

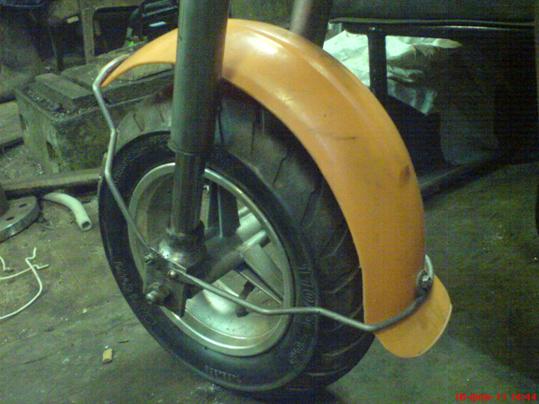

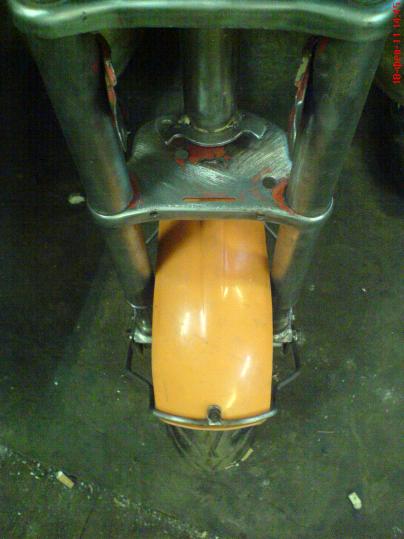

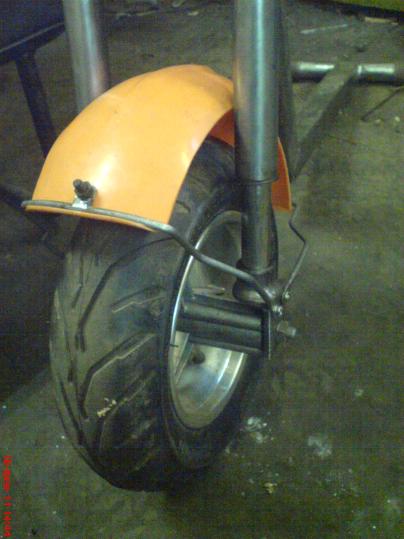

переднее крыло из шахтерской каски.Материал очень интересный для самоделок. 2 минуты работы болгаркой и готова заготовка для крыла (готова заготовка)))))) каламбур). Для креплений использовались электроды диаметром 5мм ( их как грязи ), 10 минут работы на тисках и молоток в руках и АЛЯ-ОП готово!)))

начал строить самокат

начал строить самокат

начал строить самокат

начал строить самокат

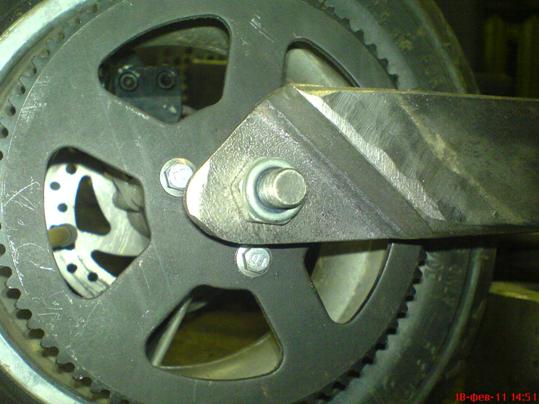

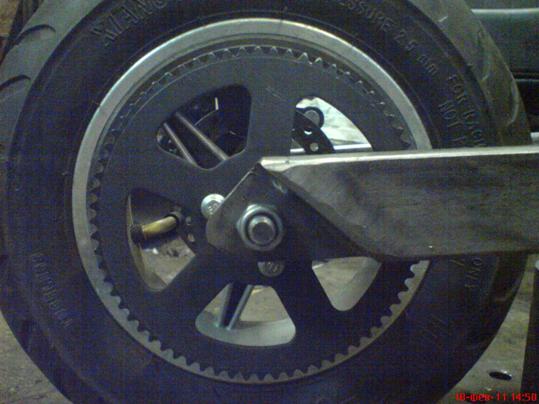

также из профиля 40*20 мм сделаны детали для будущего маятника, приварен к одному из концов уголок, и просверлено отверстие под ось колеса ( 10 мм )

начал строить самокат

начал строить самокат

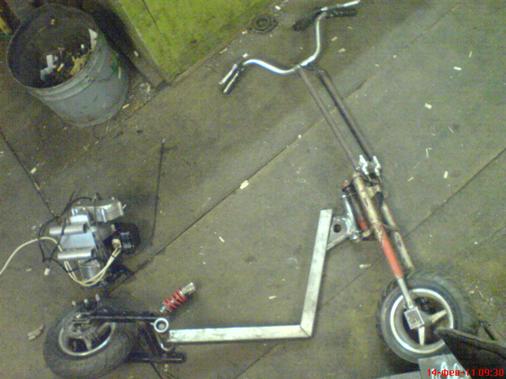

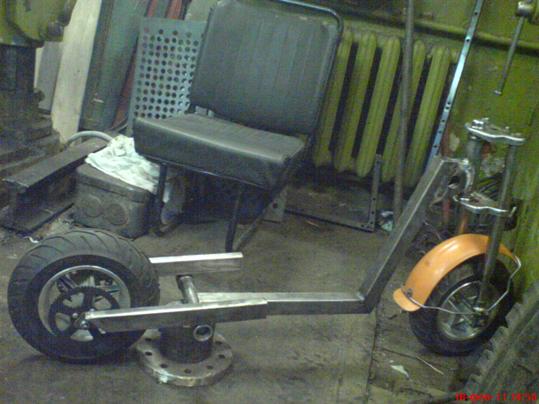

Не удержался и в который раз примерил, как же будет выглядеть конструкция в сборе)))

начал строить самокат


Я еще вот что подумал: а не использовать ли раму в качестве бензобака??? (кроха, mad ass) Карбюратор же всасывает топливо снизу! Только что делать с отстойником? И нужен ли он вообще?
vry Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 15.07.2010, cообщений 559
москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:41 / 18.02.11

отличное крыло вышло...а как уровень топлива в раме смотреть? узнаю звезду от детского электроскутера, на фальконе в стоковом варианте аналогичная стоит только размером поменьше.. натяжителя цепи снова не увидел, уже становится интересно какой такой спортивный будет...
Онлайн-статус
swed19 Предупреждения : 2Предупреждения : 2

Посмотреть профиль Отправить личное сообщение
На форуме с 13.01.2010, cообщений 102
Инта
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:49 / 18.02.11

Семен Семныч!) про уровень то я забыл!((( да и бог с ним) будем лепить бак в другое место.
По поводу натяжников еще рано! Вот придет мне редуктор, поставлю я его на двигатель ,а Двигатель на раму, накину цепь и вот
только тогда смастерю натяжники)))))))
