Приспособление для распресовки коленчатого вала

( 1, 2, 3  След. )
Начать новую тему   Ответить на тему Подписчиков (1)
Форум » Мастерская » Приспособление для распресовки коленчатого вала
Онлайн-статус
Алекс@ндр

Посмотреть профиль Отправить личное сообщение
На форуме с 26.09.2006, cообщений 265
А просто я живу на улице Ленина...
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:29 / 12.11.07 | Последний раз редактировалось: Алекс@ндр (01:03 / 25.11.07), всего редактировалось 2 раз(а)

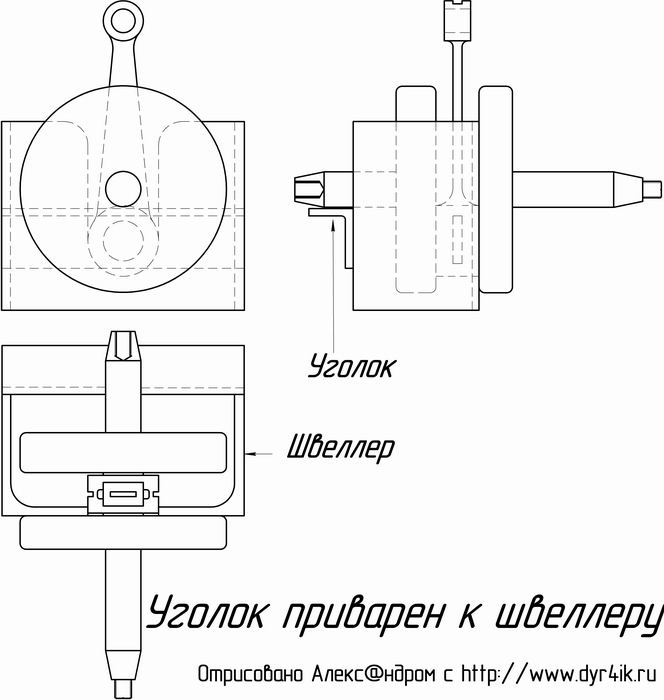

Вот такой приспособой 20-ть лет назад в тисках распресовывали колена от "Минска"
Приспособление для распресовки коленчатого вала

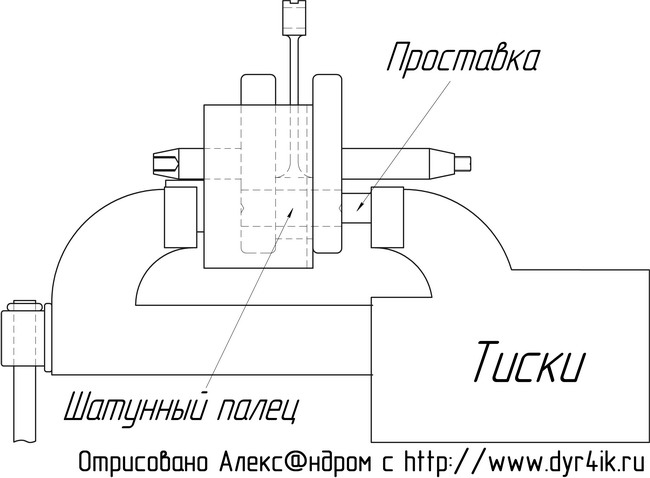

Вот, примерно, так это работает
Приспособление для распресовки коленчатого вала
Онлайн-статус
Hammer
Завхоз
Посмотреть профиль Отправить личное сообщение
На форуме с 05.10.2005, cообщений 4154, возраст 41
Жуковский
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:37 / 12.11.07

Спасибо за чертеж! А можно подробнее про то, как пользоваться приспособой?
Онлайн-статус
Honda

Посмотреть профиль Отправить личное сообщение
На форуме с 04.06.2006, cообщений 512
Таллинн
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:52 / 12.11.07

Cорри, у Хондыча не открывает фото.
Онлайн-статус
Алекс@ндр

Посмотреть профиль Отправить личное сообщение
На форуме с 26.09.2006, cообщений 265
А просто я живу на улице Ленина...
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:59 / 12.11.07

Дико извиняюсь за то, что какое-то время фото не открывалось Embarassed я его исправлял.
Онлайн-статус
Алекс@ндр

Посмотреть профиль Отправить личное сообщение
На форуме с 26.09.2006, cообщений 265
А просто я живу на улице Ленина...
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 01:05 / 12.11.07

Hammer писал(а):
Спасибо за чертеж! А можно подробнее про то, как пользоваться приспособой?
Приспособа в таком виде как нарисована устанавливается в тиски и через проставку давится на палец шатуна. Вторая щека вместе с пальцем и шатуном выдавливается в пространство, которое забыл нарисовать на первом рисунке Laughing
Ded

Посмотреть профиль Отправить личное сообщение
На форуме с 20.09.2006, cообщений 48
Ярославль
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 10:52 / 12.11.07

Способ хороший. Но не удивляйтесь если сломаете тиски. Был такой опыт!
Онлайн-статус
Honda

Посмотреть профиль Отправить личное сообщение
На форуме с 04.06.2006, cообщений 512
Таллинн
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 11:13 / 12.11.07

Так а почему гидравлическим пресом не воспользоваться? Параметры можно котролировать, притом известны предельные значения для пуансона, основания и силы давления со стороны гидроцилиндра.
Онлайн-статус
Алекс@ндр

Посмотреть профиль Отправить личное сообщение
На форуме с 26.09.2006, cообщений 265
А просто я живу на улице Ленина...
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 11:32 / 12.11.07

Ded писал(а):
Способ хороший. Но не удивляйтесь если сломаете тиски. Был такой опыт!
Ломали! Но только когда взялись распресовывать колено от восхода Laughing Тиски надо брать соответственные колену, практика показывает, что станочные тиски надёжнее и прочнее слесарных, особенно в современной реальности Laughing
Онлайн-статус
Алекс@ндр

Посмотреть профиль Отправить личное сообщение
На форуме с 26.09.2006, cообщений 265
А просто я живу на улице Ленина...
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 11:36 / 12.11.07

Honda писал(а):
Так а почему гидравлическим пресом не воспользоваться? Параметры можно котролировать, притом известны предельные значения для пуансона, основания и силы давления со стороны гидроцилиндра.
Можно и прессом, только тогда надо приспособу делать глубже, чтобы не упереться цапфой в станину. Способ универсальный, не претендующий на оригинальность, каждый волен использовать его в меру своих технических возможностей Laughing
Онлайн-статус
Skiper

Посмотреть профиль Отправить личное сообщение
На форуме с 11.08.2007, cообщений 31
Новопавловск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 02:37 / 14.11.07

Во млин придумали Smile Smile
а как на место спресовать я с помощью молотка и старого вала КПП палец выбил во терь как наместо собрать так же как разбирал? Или как то еще?
и еще можно-ли в домашних условиях "на коленке" отцентровать?
Онлайн-статус
Алекс@ндр

Посмотреть профиль Отправить личное сообщение
На форуме с 26.09.2006, cообщений 265
А просто я живу на улице Ленина...
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 01:11 / 15.11.07

Skiper писал(а):
Во млин придумали Smile Smile
а как на место спресовать я с помощью молотка и старого вала КПП палец выбил во терь как наместо собрать так же как разбирал? Или как то еще? и еще можно-ли в домашних условиях "на коленке" отцентровать?
Данная приспособа хороша тем, что на одной щеке палец остаётся отцентрованым т.е. перпендикулярным щеке со всех сторон. При запресовке индикатором по цапфе выставляется на минимальный бой по в сей длинне цапфы. Постепенно запресовывается в тисках, лучше в станочных т.к. у ник, как правило губки менее разбиты по отношению к слесарным тискам.


На коленке вал отцентровать можно только лишь методом хераканья молотком и просмотром на просвет в сторону заходящего солнца.
Онлайн-статус
Skiper

Посмотреть профиль Отправить личное сообщение
На форуме с 11.08.2007, cообщений 31
Новопавловск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 12:50 / 15.11.07

Алекс@ндр писал(а):
На коленке вал отцентровать можно только лишь методом хераканья молотком и просмотром на просвет в сторону заходящего солнца.


Laughing Laughing Спасибо дельный совет

А приспособу готовую сфотографировать можно? и размеры написать?
Онлайн-статус
Алекс@ндр

Посмотреть профиль Отправить личное сообщение
На форуме с 26.09.2006, cообщений 265
А просто я живу на улице Ленина...
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 17:22 / 15.11.07

Skiper писал(а):
А приспособу готовую сфотографировать можно? и размеры написать?
К сожалению нельзя Sad Отрисована по памяти. Размеры под каждый вал - свои. За основу взят стандартный швеллер и стандартный уголок, каких на стройках полно.


Если жизнь заставит распресовывать валы - фотки будут обязательно.
Онлайн-статус
Skiper

Посмотреть профиль Отправить личное сообщение
На форуме с 11.08.2007, cообщений 31
Новопавловск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:34 / 16.11.07

У швелеров и уголков размеры есть.
Онлайн-статус
Алекс@ндр

Посмотреть профиль Отправить личное сообщение
На форуме с 26.09.2006, cообщений 265
А просто я живу на улице Ленина...
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:57 / 16.11.07

Skiper писал(а):
У швелеров и уголков размеры есть.
Другими словами, ты мне предлагаешь сходить на стройку с твоим коленом и подобрать тебе размер швеллера? Shocked Хорошо пошутил!!! Laughing
