Добавлено: 15:38 / 22.09.11

Наверное самый удачный проект трэкера с КД.



Онлайн-статус
alekor

Посмотреть профиль Отправить личное сообщение
На форуме с 21.06.2007, cообщений 1753
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:12 / 22.09.11

Не совсем ясно назначения диска под движком - это вентилятор или что?

kkstr

Посмотреть профиль Отправить личное сообщение
На форуме с 19.07.2010, cообщений 27
Тюмень
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:34 / 08.10.11

Это для ощущения "Большого мотора"
Популярное у них решение.

Господа эстеты считают, что Д маловат размерами для такой рамы.
Д Board Track Racer

Онлайн-статус
evgenii marchenko

Посмотреть профиль Отправить личное сообщение
На форуме с 16.10.2008, cообщений 274
Челябинск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:43 / 08.10.11

Меня другое радует. " И они тоже". А нам все норовят показать, что они мочат друг друга на улицах мегаполисов Very Happy

Онлайн-статус
Muma

Посмотреть профиль Отправить личное сообщение
На форуме с 05.08.2011, cообщений 38
10RUS-Литрозапойск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:58 / 16.10.11

Довесок под мотором для общей "гармонии образа", т.к. как правило все косят под "индиан рейсер" (литровый В-Твин + педали Smile ), большущий картер которого, вписан в полукруг низа рамы. К слову сказать, видел такой Индиан в музее "Лошадиная сила", в Петербурге, долго не мог налюбоваться и, в конце концов, пришел к выводу что он прекрасен. Коль речь зашла, смею порекомендовать поглядеть мотоциклы начала 20 века вот здесь: http://www.theworldofmotorcycles.com/vintage_motorcycles.html

в частности Циклон:
http://www.theworldofmotorcycles.com/vintage_motorcycle_cyclone.html
или ременные драндулеты типа
http://www.theworldofmotorcycles.com/_orient-light-roadster-motorcycle.html
хотя, это уже отдельная история.
В качестве легковесных КД-творений, ИМХО, очень симпатичны драндулеты Империал Сайлс и подобные по "замыслу":
http://imperialcycles.blogspot.com/
просто и элегантно )

ЗЫ: а в ролике, седло-то - Брукс!

Онлайн-статус
Hammer
Завхоз
Посмотреть профиль Отправить личное сообщение
На форуме с 05.10.2005, cообщений 3666, возраст 39
Жуковский
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 17:21 / 21.10.11

Написал статью про трекеры: http://www.magazinmopedov.ru/boardtracker

Онлайн-статус
Hammer
Завхоз
Посмотреть профиль Отправить личное сообщение
На форуме с 05.10.2005, cообщений 3666, возраст 39
Жуковский
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:15 / 21.10.11 | Последний раз редактировалось: Hammer (20:21 / 21.10.11), всего редактировалось 1 раз

Начал я готовиться к весенней мега-встрече в Саратове. Хочется пригнать какой-нибудь интересный дырчик, чтобы легче было привлекать диких речных блондинок. Но, как обычно это у меня бывает, после всех замеров и вычерчиваний, стала вырисовываться некоторая технология...

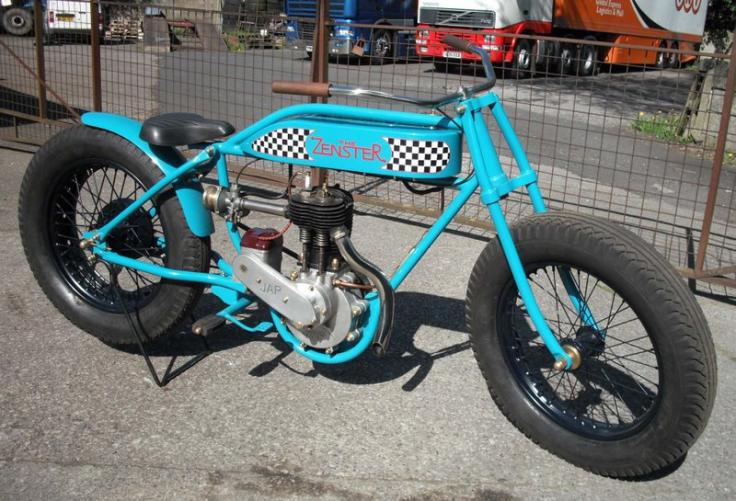

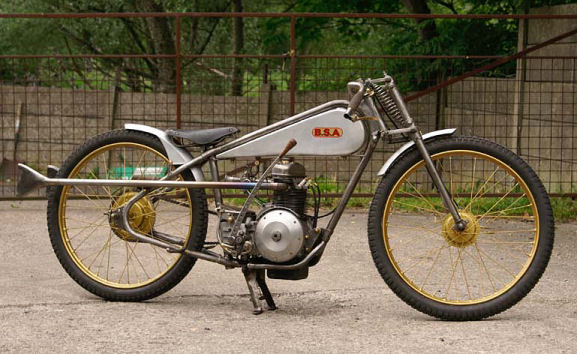

А бывают ли мотоциклы, у которых рама собрана на болтах, с минимумом сварочных соединений? Вот здесь, жопы у мотиков на болтах:

Д Board Track Racer


Д Board Track Racer


Мопедка пока будет собираться у меня в квартире, поэтому очень не хочется здесь же и варить. А потом, если рама разборная, то ее можно не красить, а запаять в термоусадочные трубки.

А вообще... Вот это рама не крашена, почему она не ржавеет???

Д Board Track Racer


Очень интересуют варианты болтового крепления рулевой колонки, и крепежа заднего колеса.

Онлайн-статус
evgenii marchenko

Посмотреть профиль Отправить личное сообщение
На форуме с 16.10.2008, cообщений 274
Челябинск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:34 / 21.10.11

До войны ( 2 мировой) англичане (фирму уже не помню) собирали моциль весь на болтах. О нем упоминалось в статье Мото в 90-е. Да и на БМВ много чего болтами крепилось, например блок кардан -заднее колесо. Так что реально. Тут вспомнил. Я делал года четыре туму назад мопедку на базе Риги -11. У нее лопнула задняя часть. Я ее спилил и к хребтовой раме полностью на болтах прикрутил типа маятник, но это была скорее вилка так как аммортизации не было. К раме приварены бали четыре пластины с отверстиями и к ним прикручена вилка. Вся конструкция после пробега в 200 не раскрутилась. А долее мопед был продан двум пьяным мужикам у банкомата Very Happy

Онлайн-статус
linil

Посмотреть профиль Отправить личное сообщение
На форуме с 12.01.2009, cообщений 1525
Север Южного Урала.
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:38 / 21.10.11

Иж-1 мне кажется весь на болтах

http://job1c.nm.ru/Izh/izhsoyuz.htm

Я бы из полос раму сотворил.Их можно хоть на заклёпках.

Онлайн-статус
Hammer
Завхоз
Посмотреть профиль Отправить личное сообщение
На форуме с 05.10.2005, cообщений 3666, возраст 39
Жуковский
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:02 / 21.10.11

Я хочу из алюминиевого квадрата 15х15х1,5. Сейчас его тестирую на изгибательства. На первый взгляд он крепче, чем задние перья вилки Камы. Ровный трубогиб позволяет отказаться от стапеля. Придумать бы, как эти трубы соединять, получится знатный конструктор для сборки любых по геометрии рам. По крайней мере уже сейчас я могу слепить реплику рамы Орленка. Педалей у меня не будет, поэтому задача упрощается.

Онлайн-статус
Hammer
Завхоз
Посмотреть профиль Отправить личное сообщение
На форуме с 05.10.2005, cообщений 3666, возраст 39
Жуковский
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:03 / 21.10.11

Тихоход писал(а):
Диман,не парься,приезжай в Саратов на недельку пораньше-тут и сварим-если трэзво-если пиана то на клёпках зафигачим!!!


Григорий купил аргонно-дуговую сварку и фрезерный станок?

Онлайн-статус
Макары4

Посмотреть профиль Отправить личное сообщение
На форуме с 06.06.2011, cообщений 36
п.Кизнер
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:05 / 21.10.11

У Иж 49 рама тоже разделяется на несколько составных,мне по крайней мере такая попадалась

Онлайн-статус
Runner

Посмотреть профиль Отправить личное сообщение
На форуме с 06.11.2008, cообщений 58
Братск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 11:15 / 22.10.11

Hammer писал(а):

А бывают ли мотоциклы, у которых рама собрана на болтах, с минимумом сварочных соединений? Вот здесь, жопы у мотиков на болтах:

Дык старая технология - там всё на болтах. На заре мотостроения такое решение считалось гораздо более технологичным - в виду малого распространения РДС, и ещё меньшего - квалифицированных сварщиков, рамы собирались на болтах из штампованных деталей.

kkstr

Посмотреть профиль Отправить личное сообщение
На форуме с 19.07.2010, cообщений 27
Тюмень
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 18:54 / 22.10.11

Цитата:
Очень интересуют варианты болтового крепления рулевой колонки, и крепежа заднего колеса.

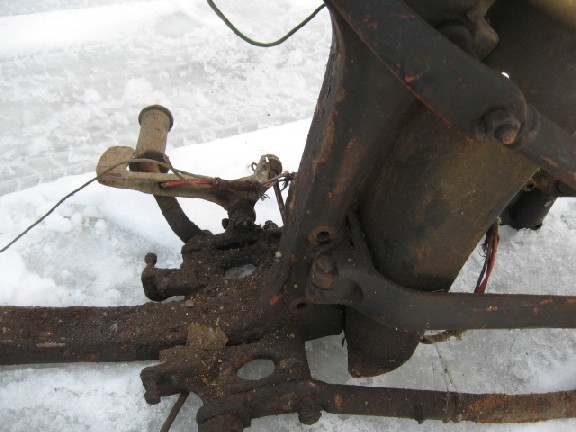

Таки Л300 - Красный Октябрь подходит.
Весь на болтах

Д Board Track Racer


Еще и патриотично Laughing

Онлайн-статус
studer

Посмотреть профиль Отправить личное сообщение
На форуме с 26.03.2008, cообщений 241
Колхоз
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:20 / 22.10.11

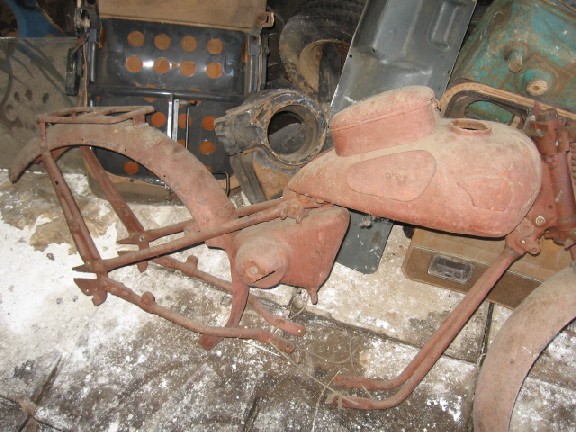

Как уже тут упоминали, Иж-49, на болтах
Д Board Track Racer

немецкий Triumph BD250 тоже с болтами
Д Board Track Racer
