Добавлено: 23:36 / 08.11.11

professura писал(а):
Одним словом с нашей почтой лучше больше не связываться.
Дык, другой то и нет. А с разными DHL, связываться, очень не советую, попасть можно гораздо круче.
Онлайн-статус
SoloWay

Посмотреть профиль Отправить личное сообщение
На форуме с 09.01.2009, cообщений 821
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 08:23 / 09.11.11

Очень просится жестко-как-нибудь-приделанный вал на внутреннюю кассету с сателлитами, либо его сразу приварить, чтобы воткнуть в пару простых шарикоподшипников, либо разбирать всю эту кассету, освобождать сателлиты от реборд и ставить кассету на упорные шарикоподшипники с двух сторон, только тогда можно обойтись простым сочленением. Иначе ресурс будет совсем смешной, никакая смазка не поможет Very Happy В общем, гемор в любом случае тот ещё.
Был бы интересен вариант крепления подобного редуктора, или пары их вместо колодок сцепления и чашки сцепления практически внутри мотора, причём, если удастся всё правильно закрепить, то можно очень легко организовать ручное сцепление, выпуская колодками либо кассету, либо внешнюю звезду, смотря кому какое направление вращения нужно Wink Красиво, маловесно-малогабаритно, но гемммморноооо Very Happy Но делается!!!
А можно загнать в чашку сцепления китайского редуктора 1:5 и в этом же месте организовать ручное сцепление вышеупомянутым способом, избавившись от воя хотя бы одного редуктора, заодно и изменив направление вращения, так что цепь(допустим) уже пойдёт слева, а не справа Wink Правда, думаю, автор темы этим заниматься не будет, не любит он цепь Smile
Онлайн-статус
Runner

Посмотреть профиль Отправить личное сообщение
На форуме с 06.11.2008, cообщений 58
Братск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:01 / 09.11.11 | Последний раз редактировалось: Runner (16:06 / 09.11.11), всего редактировалось 1 раз

Велосипедист писал(а):

С другой стороны в выходное отверстие воткнуть ведущую звёздочку или шкив

Если я правильно понял, второй конец вала, на котором будет сидеть шкив или звёздочка повиснет в воздухе? А консольные нагрузки не разломают редуктор?
О, приношу извинения, не дочитал тему до конца...
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 618
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:01 / 09.11.11 | Последний раз редактировалось: bds (15:01 / 13.11.11), всего редактировалось 1 раз

Сделайте фото с чашкой сцепления, рядом и внутри.
Габариты сравнить и поместится в чашку или нет.

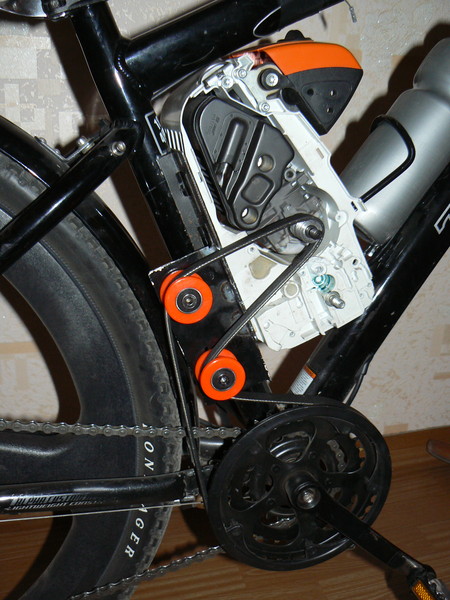

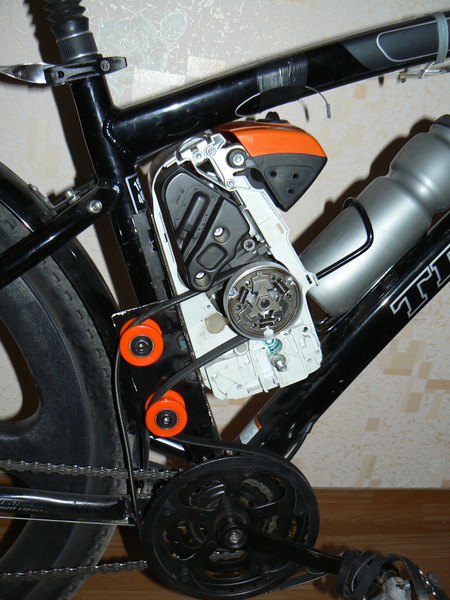

Садим редуктор в чашку и на вал. С тыльной стороны чашки шкив поликлин.
Верхний ролик - нейтрализатор.


Американский планетарный редуктор 1:5

Американский планетарный редуктор 1:5


В итоге должно получиться очень компактно и не выходя за габариты двигателя.
И эстетично. Красиво вобщем.


Американский планетарный редуктор 1:5

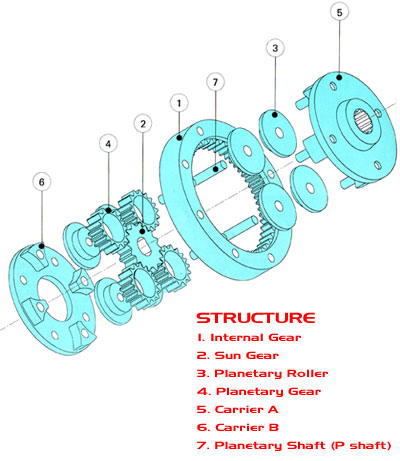

Планетарка 7:1.

http://www.matex-japan.com/e/catalog/lgu75-m.php

http://matexgears.thomasnet.com/item/all-categories/planetary-gears-torque-range-45-300in--lbs-/7mld?#

http://www.matexgears.com/aboutus.html

Американский планетарный редуктор 1:5
Онлайн-статус
Велосипедист Предупреждения : 2Предупреждения : 2
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 4528

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:58 / 09.11.11

У меня не получается.
Нарисуйте схемку как вы себе это представляете и будет всё ясно.
Онлайн-статус
SoloWay

Посмотреть профиль Отправить личное сообщение
На форуме с 09.01.2009, cообщений 821
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:05 / 09.11.11

Дим, ну ты же сам видишь из описания, что внешний диаметр редуктора 75 мм., т.е. он хорошо помещается внутрь чашки сцепления стандартного "японского" мотора от бензотриммера, где внутренний диаметр 78 мм., позволяя сэкономить много места снаружи мотора. Вот как это будет в случае бензопильного мотора - не знаю ни размеров, ни конструктива... И как он там себя поведёт в условиях недосмазки на таких оборотах, - тоже большой вопрос! Ведь придётся герметизировать, и это тоже ещё какой геморрой!!! Боюсь, практического применения такой редуктор так и не получит. По крайней мере, на максимуме своих возможностей, а жаль.....
Онлайн-статус
alekor

Посмотреть профиль Отправить личное сообщение
На форуме с 21.06.2007, cообщений 1752
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:47 / 09.11.11

professura писал(а):

Посылка шла 2 месяца!!!

Коробка с одного угла смята, видимо чем то тяжёлым хорошо приложили. Но не развалилась, так как добротно упакована и склеена скотчем.
А если бы там было что то хрупкое!


Да, 2 месяца это что-то очень долго - вроде читал отзывы, что доходит обычной почтой чуть ли не за 2 недели из америки.

Даже хрупкий товар думаю должен доехать - нужно просто попросить получше упаковать (побольше пенопласта и пузырчатого полиэтилена) и тогда можно хоть в футбол посылкой играть). А вообще посылки что через ЕМС, что через обычную почту проходят тяжелые испытания - с ними особо не церемоняться. Но т.к. упаковывают неплохо, особо ничего с посылками не случается.
Онлайн-статус
Vorchun

Посмотреть профиль Отправить личное сообщение
На форуме с 13.07.2009, cообщений 198
Оренбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:56 / 09.11.11

Из описания следует (Google перевод)
Lashout Планетарная коробка передач - Данная коробка передач, используемых в различных электрических велосипедов комплекты двигателей, в первую очередь с комплектом Карри, который использует "300 ватт" и "600 ватт" MAC-BMC двигателей. Данная коробка передач также совместима с "400 ватт" Kollmorgen двигатель. Свежую версию этого коробка передач доступна с толстым валом шестерни и звездочки 19т выход.

Как я понял, данные редукторы не очень подходят для мощных (относительно) и оборотистых двигателей триммеров и пил.
Онлайн-статус
SoloWay

Посмотреть профиль Отправить личное сообщение
На форуме с 09.01.2009, cообщений 821
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 05:03 / 10.11.11

Это и так из конструктива понятно было, боюсь, даже на 300-ваттном электровелосипеде такая конструкция недолго протянет, не Shimano всё-таки, материалы явно не те, да и отсутствие корпуса как-то странно, - видимо, это тоже сменный блок, т.е. материал расходный, километров на 500 Very Happy
Онлайн-статус
Shurik83

Посмотреть профиль Отправить личное сообщение
На форуме с 24.08.2011, cообщений 106
Щёлково(МО)
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:54 / 10.11.11

Думаю сменный, потому-что универсальный, ставь куда хочешь, как например здесь:
http://www.matex-japan.com/e/products/gear_design8.php

или здесь:
http://www.matex-japan.com/e/products/gear_design2.php

или здесь:
http://www.matex-japan.com/e/products/gear_design9.php

А ресурс этого блока будет зависеть от качества конструкции вокруг него.
Онлайн-статус
SoloWay

Посмотреть профиль Отправить личное сообщение
На форуме с 09.01.2009, cообщений 821
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:22 / 10.11.11

Ну что, теперь и чертежи есть, можно делать - делов-то - восемь деталей, семь подшипниковWink
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 618
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 17:40 / 13.11.11

Велосипедист писал(а):
У меня не получается.
Нарисуйте схемку как вы себе это представляете и будет всё ясно.

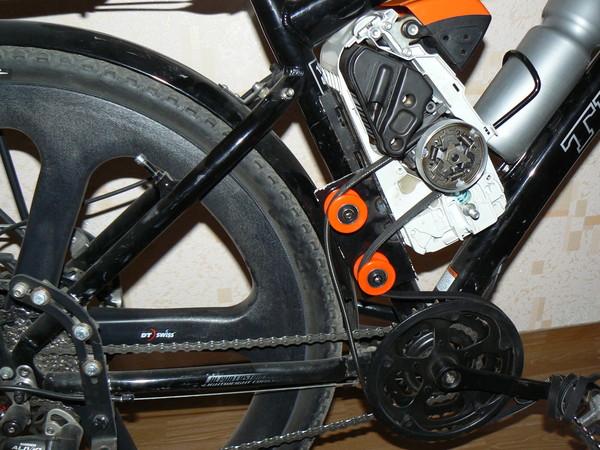

Американский планетарный редуктор 1:5


Американский планетарный редуктор 1:5
Онлайн-статус
Велосипедист Предупреждения : 2Предупреждения : 2
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 4528

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:16 / 07.12.11

Не даёт покоя Американский редуктор, да и надо поднять упавшее знамя Зайца... Very Happy

Очередная приставка к Комете - приставка цепного привода.

Для того что бы перевести Комету с ремня на цепь, ничего переделывать не надо. Надо просто добавить некий комплект.

Вместо ведущего поликлинового шкива устанавливается ведущая звезда оснащённая планетарным редуктором 4.8:1 и фривилом.
Ведомый шкив меняется на ведомую звезду (крепится теми же хамутами за спицы).

Всё это хозяйство попрежнему остаётся с удобной левой стороны, там же где и был ременной привод.
Цепь натягивается автоматически подпружиненным натяжным роликом. Фривил устраняет набегание цепи на звёздочку. На ведомой звезде ловители как у Зайца.
Цепь велосипедная.
Грязь летящая от цепи улавливается мотосумкой.

Наигравшись с цепью, можно вернуть всё назад к ремню... Laughing

Американский планетарный редуктор 1:5
Онлайн-статус
Madest

Посмотреть профиль Отправить личное сообщение
На форуме с 25.12.2006, cообщений 536
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:22 / 07.12.11

Этож на сколько мотор вправо еще выползет? А стойки из трешки не "хрустнут"?!

Что за звезды хотите использовать? К крепление к спицам как на Зайце?

Цепь с левой стороны - удобно.
Онлайн-статус
Велосипедист Предупреждения : 2Предупреждения : 2
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 4528

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:35 / 07.12.11

- Мотор в право выползет на 45мм.
- Если подвеска окажется хлипкой (цепь она лютая Evil or Very Mad ) есть хорошее решение. Просто удвоить количество боковых листов подвески. Подвеска будет стоять на ногах толщиной 6мм. , можно 9мм. и т.д. Very Happy
- Ведущая звезда фривильная 18зубьев. Ведомая 68зубьев. и крепиться будет как на Комете хамутами за каждую спицу.
