Тaхомeтр

( 1, 2  След. )
Начать новую тему   Ответить на тему Подписчиков (4)
Форум » Мастерская » Тaхомeтр
kskrobot

Посмотреть профиль Отправить личное сообщение
На форуме с 15.02.2008, cообщений 2

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:41 / 17.10.08

Для опрeдeлeния оборотов двигaтeля можно сдeлaть очeнь простой тaхомeтр – из вeлоспидомeтрa. Снaчaлa нeобходимо пeрeсчитaьть
длину вообрaжaeмого колeсa и подстaвить в спидомeтр с тaким рaсчeтом, чтобы покaзывaeмaя скорость в кн/чaс соотвeтствовaлa
оборотaм зa минуту. Формулa очeнь простaя –
L х 10 х 60 = 10 000 см/чaс

L – искомaя длинa окружности вообрaжaeмого колeсa
10 – количeство оборотов зa минуту
60 – столько минут в чaсe
10 000 путь вообрaжaeмого колeсa зa 1 чaс

Из этого слeдуeт, что в спидомeтр нaдо зaбит длини 1667,

и eсли сдeлaть нeбольшой рeдуктор. который при пeрeносe
оборотов двигaтeля будeт умeнчaть eго обороты в 10 рaз, нa спидомeтрe мы получим обороты в минуту, но в 10 рaз мeншe, для того, чтобы можно было измeрить до 9999 оборотов зa минуту.
Сaм спидомeтр ужe мeншaeт в 10 рaз.
Тaкжe при рeдукторe 1:10 при покaзe спидомeтрa 35 км/чaс обороты будут 3500.
У мeня тaкой тaхомeтр рaботaeт ужe нeсколько лeт.
Онлайн-статус
Udavik

Посмотреть профиль Отправить личное сообщение
На форуме с 06.03.2007, cообщений 110, возраст 35
Деденево
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:03 / 17.10.08

Т.е. вешаем датчик холла от велоспидометра над маховиком чтоли?
И делаем так, чтобы велокомп считал один оборот за один километр в час?
Онлайн-статус
Claw

Посмотреть профиль Отправить личное сообщение
На форуме с 15.12.2007, cообщений 154
Киев
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:40 / 17.10.08

Udavik писал(а):
Т.е. вешаем датчик холла от велоспидометра над маховиком чтоли?
И делаем так, чтобы велокомп считал один оборот за один километр в час?

Ну типтого похоже..
Но хотелось бы деталей установки.
Онлайн-статус
$L!M

Посмотреть профиль Отправить личное сообщение
На форуме с 31.08.2008, cообщений 50
Харьков
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 17:45 / 17.10.08

Udavik писал(а):
Т.е. вешаем датчик холла от велоспидометра над маховиком чтоли?

Там зачастую стоит геркон, а не датчик холла.... А если втупую на датчик холла от зажигания подключиться? Smile Ну мож не совсем втупую а через каку-нить схемку несложную...
Только вот не успеет наврено велокомп без редуктора отработать эти бешенные импульсы... И нельзя будет ввести длину окружности колеса 117 мм скорей всего....
Онлайн-статус
Hitrij
ХИТРЫЙ
Посмотреть профиль Отправить личное сообщение
На форуме с 30.10.2006, cообщений 149
Рига
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:45 / 17.10.08

http://www.scooters.lv/CMS/Forum/index.php?topic=2140.0

kskrobot писал(а):
и eсли сдeлaть нeбольшой рeдуктор....
...У мeня тaкой тaхомeтр рaботaeт ужe нeсколько лeт...

От чего редуктор? И какой?
kskrobot

Посмотреть профиль Отправить личное сообщение
На форуме с 15.02.2008, cообщений 2

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 12:08 / 18.10.08

Тахометр сделан как отдельная деталь, т.е. он имеет вал с резиновым концом, который прижимаешь к валу, обороты которого хочешь узнать.
Редуктор я нашел с каких-то больших часов, там было аккурат передаточное отношение 1к10.
На большое /условно/шестеренное колесико прикрепил геркон от велодатчика. В тахометре установил длину окружности 1667 мм - расчеты я уже выкладывал. Если получится, выложу фотки.
Онлайн-статус
Mahovik

Посмотреть профиль Отправить личное сообщение
На форуме с 08.08.2006, cообщений 463
с.Семеновка, АР Крым
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:58 / 24.10.08

Если брать импульсы от зажигания то нужно ставить делитель на 10, в смысле не по напряжению, а по частоте. Тогда еще можно как то извратнуться. А так.... Это надо отдельный узел для тахометра лепить на движок, если с механическим редуктором 1:10.
В принципе в электрической части ничего особо сложного нет,но как всегда вылезает проблема питания... Нужно сделать приемник импульсов от зажигания и поставить счетчик до 10 и потом каждый 10-й импульс выдавать на велокомп, тогда можно померять обороты плюс-минус сотня.Щас погрешность прикину....
Получается если в стандартный(самый дешовый) велокомп ввести колесо диаметром 21 дюйм и обеспечить деление частоты импульсов от катушки зажигания на 10 то получаем при 9999 об/мин коленвала показания велокомпа в 100.53 км/ч, что в принципе потянуще для такой хреновины.
Онлайн-статус
Дмитрий 67

Посмотреть профиль Отправить личное сообщение
На форуме с 17.03.2008, cообщений 777
Откуда: Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:13 / 24.10.08

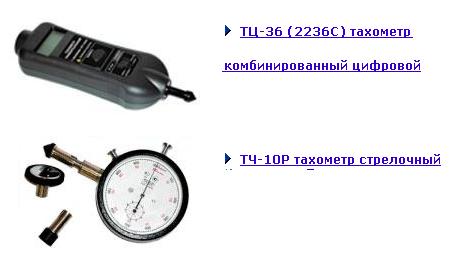

Ну это kskrobot изготовил тахометр для лабораторных измерений типа таких дивайзов :

Тaхомeтр


http://www.pribor-service.ru/sb.php?zapb=Taxometri

Безусловно - вещь представляющая определённый интерес.
Имеет право на жительство - как говорится.

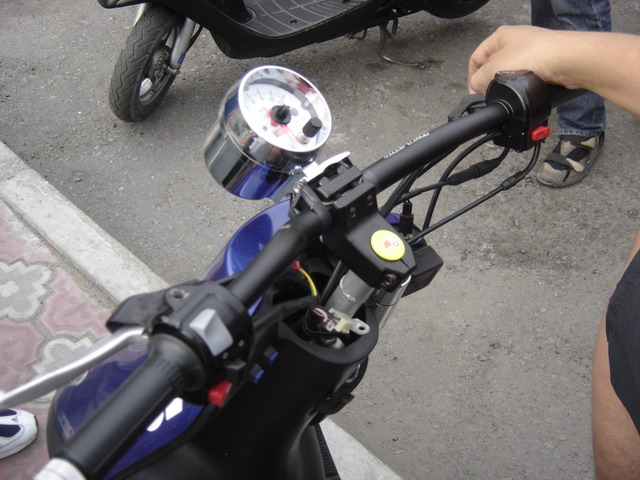

Правда большинство наших товарищей - мечтают вот о чём :

Тaхомeтр


Этот вопрос - пока открыт...
Онлайн-статус
Anton777kc

Посмотреть профиль Отправить личное сообщение
На форуме с 25.12.2008, cообщений 142
Кисловодск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:34 / 28.12.08

Такой автомобильный тахометр имеет сзади переключатель на 2-3-4-5-6-целиндров.Так что на 2-х целиндровые аппараты они должны встать без роблем, а вот на один? Ну может быть можно сделать какой нибуть электронный делитель?
Онлайн-статус
Дмитрий 67

Посмотреть профиль Отправить личное сообщение
На форуме с 17.03.2008, cообщений 777
Откуда: Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:13 / 28.12.08 | Последний раз редактировалось: Дмитрий 67 (15:43 / 29.12.08), всего редактировалось 4 раз(а)

Дмитрий 67 писал(а):
Встретил забавную вещ в интернет магазине для владельцев мотолодок. Полагаю - технически - для любой мототехники подойдёт... Правда цена объявлена - 2095 руб...

Тaхомeтр


http://www.badger.ru/shop/catalog/boats_and_motors/accessories2/motors_accessories/tahs/26003.php

http://www.badger.ru/forum/index.php?showtopic=9816

http://www.badger.ru/useful/instruction/

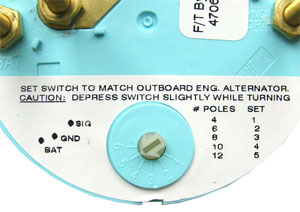

Метрический, посадочный диаметр 86 мм. Адаптирован для большинства моделей 2-х и 4-х тактных подвесных / стационарных лодочных моторов оснащенных генератором. Настройка прибора производится с помощью переключателя на задней стенке прибора в зависимости от кол-ва полюсов генератора мотора.
Тaхомeтр

Позволяет определять обороты от 400 до 7000 об./мин. Напряжение питания 12-16 Вольт.

================================================

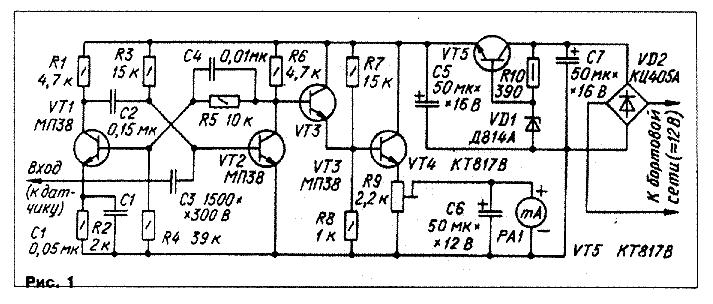

Для желающих понять как аналог этого можно сделать самому - при смешных капиталовложениях - но серьёзных трудозатратах - читайте по ссылке :
http://www.dyr4ik.ru/forum/viewtopic.php?t=6463&postdays=0&postorder=asc&start=15

Тaхомeтр


Здесь можно смотреть статью про такой тахометр на стр. 38 - 39. :

ftp://ftp.radio.ru/pub/arhiv/1995/11-95/
Онлайн-статус
Витёк

Посмотреть профиль Отправить личное сообщение
На форуме с 16.06.2007, cообщений 111
Ивано-Франковск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 11:06 / 29.12.08

Вставлю и я свои пять копеек). Возможно это раскроет ваш вопрос... По порядку. Тахометр от ВАЗ 2106, корпус- спидометр Минск. Шкала самодельная.
Результат:
Тaхомeтр

Тaхомeтр

Мозг тахометра тут:
Тaхомeтр

Подсветка:
Тaхомeтр

Все работает. Единственный минус. При резком наборе оборотов от 1000 до 5000 и выше стрелку начинает дергать. А при плавном наборе все ок. Smile
Онлайн-статус
Claw

Посмотреть профиль Отправить личное сообщение
На форуме с 15.12.2007, cообщений 154
Киев
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 11:52 / 29.12.08

Витёк - попробуй демпфер присобачить. Подпружиненую колодочку из капролона или какогоподобного материала, давяшую на оську сбоку, или если есть куда - с торца - например между стрелкой и цифербатом.
Будет чуть запаздывать реакция возможно, но в целом может быть лучше.
Раз уж ты вмешался в конструкцию - есть повод поэкспериментировать.
Онлайн-статус
Дмитрий 67

Посмотреть профиль Отправить личное сообщение
На форуме с 17.03.2008, cообщений 777
Откуда: Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:24 / 29.12.08

Витёк - я никогда не отрицал что заставить работать тахометр от ВАЗ 2106 - на мототехнике - можно .... Однако - результаты - на мой вкус на двойку с плюсом...

Пару вопросов - ты конденсатор менял ? Какая у тебя входная цепь и как подключена к зажиганию ?

И наконец пробовал ли ты поставить параллельно заведомо точный ( к примеру цифровой ) прибор и сравнить результаты на различных оборотах ? Прибор от ваз - в этом случае обычно врёт - процентов на 30. Вернее врёт - всегда. Просто видно это - становится когда есть эталонный прибор для сравнения.

Ну и напоследок - сколько километров пробега - выдержал уже сей девайз ? Обычно ини скоро разваливаются от вибрации на мототехнике.


Кстати - а плата твоя - похоже вобще самоделка ? или там только стабилизатор и родная плата ? Опиши что за мозг Smile
Онлайн-статус
Claw

Посмотреть профиль Отправить личное сообщение
На форуме с 15.12.2007, cообщений 154
Киев
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:44 / 29.12.08

2Дмитрий 67
Тут абсолютно линейная шкала не слишком нужна имхо, всегда можно проградуировать свою по цифровому. Да и вообще это больше контрольный, а не измерительный прибор - главное чтоб показывал обинаковые результаты.

2Витёк
Битва за дешовый мототахометр приобрела неожиданную сторону.
Только что из магазина - на прилавке лежит приборка от китайца - тахометр-спидометр-контрольные лампы и хромированые стаканы - за 180грн.(около 22-28 баксов.)
Довольно интересно.
Онлайн-статус
Витёк

Посмотреть профиль Отправить личное сообщение
На форуме с 16.06.2007, cообщений 111
Ивано-Франковск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:55 / 29.12.08

Дмитрий 67, я его только сделал. Кондер допаивал на 0,22мкФ. Генератор переделал на постоянное напряжение. На входе таха впаял стабилизатор на базе КРЕНки, плату родную оставил. Сигнальный провод у меня идет на + катушки. Цифровой тах пока не достал для сравнения. Если будет сильно врать, сделаю новую шкалу, как сказал Claw Smile.
2Сlaw. Я видел сей девайс на рынке. Одно НО. Он на одноцилиндровый 4Т моторчик. Показания будут занижены в два раза. Тож думал ее купить, но передумал и сделал свой)))
ЗЫ: Мой первый килопост Laughing
