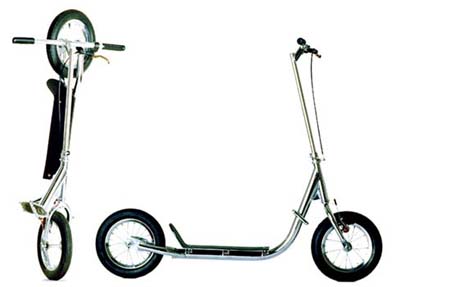

Началось всё с этой фотки...
И снова самокат...

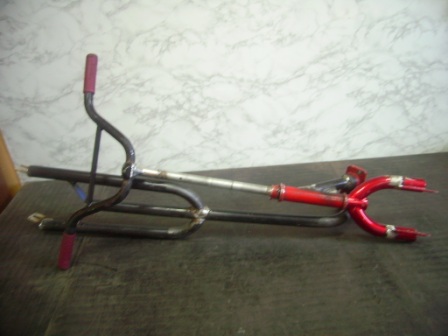

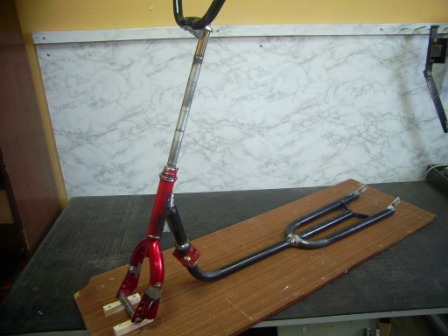

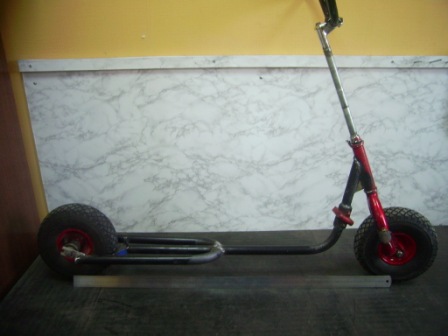

Сварганил раму
И снова самокат...

И снова самокат...

И снова самокат...
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 18:19 / 21.10.08

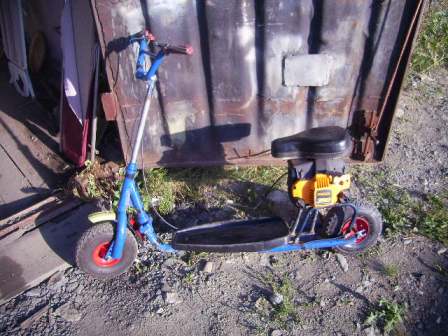

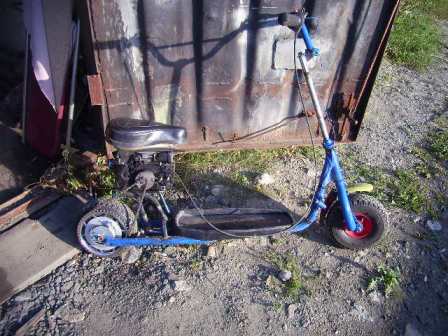

В дальнейшем к самокату " прирастил " двигатель от бензопилы PARTNER-350
И снова самокат...

И снова самокат...

В итоге получилась неоднозначная конструкция - с одной стороны :
-складной самокат легче запихнуть в багажник авто ,
-длинная база - отличная курсовая устойчивость ,
- неплохая тяга , особенно , если помочь оттолкнуться ногой - это же всё - таки самокат !
... С другой стороны :
- даже сложившись - довольно длинный ,
- неподрессореная рама - некий дискомфорт при езде по нашим дорожкам ,
- а самое главное - большая , по моим меркам для такой конструкции , скорость - в районе 70 км/ч !!!
Поэтому проект сразу же " заморожен " - буду переделывать ...
Теперь немного технических моментов :
- ведущая звездочка -6 зубов ( самодельная ) ,
- ведомая - 48 ( педальная от " Аиста " ) ,
- соответственно передаточное отношение 1:8 ,

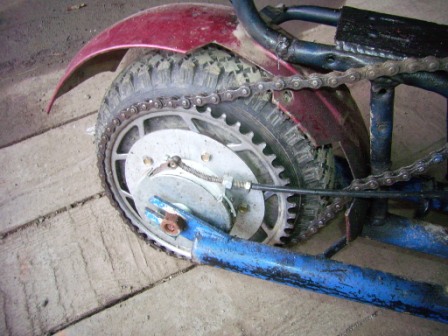

- тормоз ленточного типа
И снова самокат...

Иными словами - ничего особенно нового не изобрел ...
Но ездить с такой соростью , если честно , на таком самокате , весело , но страшно !

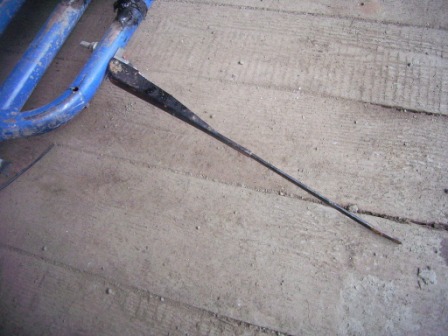

Впрочем , есть в этой конструкции одно " ноу-хау " - откидная подножка - привод стеклоочистителя от ВАЗ - 2109
И снова самокат...
bazalt

Посмотреть профиль Отправить личное сообщение
На форуме с 25.10.2006, cообщений 526
Откуда: Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:48 / 21.10.08

Интересует детальное фото крепления мотора, а так же делал ли ты что нибудь со сцеплением.
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:08 / 21.10.08

К сожалению конструкция уже разобрана и подвергается переделке , а крепление движка очень простое - у данной бензопилы снизу были 4 болта ( крепление двигателя к пластмассовому корпусу ) - вместо них ввернул шпильки , законтрил гайками , сам мотор поставлен на горизонтальную площадку с продольными выборками для перемещения движка ( для натяжения цепи ) .
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:16 / 21.10.08

О сцеплении : был выточен новый барабан сцепления - вместо штатного , хилого игольчатого подшипника , установлен 200-тый , звёздочка вынесена на внешнюю сторону ( на фото видно ) , единственное неудобство : крепёж - сварка ! (Имеется ввиду корпус барабана и диск со звёздочкой ) , но сцепление не горело , так что и такая конструкция работоспособна .
bazalt

Посмотреть профиль Отправить личное сообщение
На форуме с 25.10.2006, cообщений 526
Откуда: Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:43 / 21.10.08

zadira319 писал(а):
О сцеплении : был выточен новый барабан сцепления - вместо штатного , хилого игольчатого подшипника , установлен 200-тый , звёздочка вынесена на внешнюю сторону ( на фото видно ) , единственное неудобство : крепёж - сварка ! (Имеется ввиду корпус барабана и диск со звёздочкой ) , но сцепление не горело , так что и такая конструкция работоспособна .



То есть сами колодки родные, от партнера? Получается, что родная конструкция работает? а на форуме утверждали что сгорит с пары раз.
вот и верь после этого людям. Rolling Eyes Very Happy
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:23 / 21.10.08

Если будет нормальное передаточное отношение, чтобы двигатель не очень сильно перегружался, то поедет без проблем!
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:36 / 21.10.08

А может быть ещё и в том причина , что стандартные барабаны сцепления довольно тонкие - в моём случае ( у PARTNER-350 ) всего 1,5 мм , а я выточил с толщиной стенки около 3 мм .Получается , что сам барабан меньше нагревается , соответственно меньше задиров на кулачках центробежного механизма , меньше износ ?!
Welles

Посмотреть профиль Отправить личное сообщение
На форуме с 26.05.2007, cообщений 143
Нижний Новгород
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:37 / 21.10.08

А он до этих 70км.ч Shocked быстро разгоняется?
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:52 / 21.10.08

Разгонялся !... ( Повторюсь - агрегат уже разобран для модернизации , поэтому и фоток мало !)
Если стартовать " с места " , т.е. чтобы сам движок всё прокрутил , то получалось , как у всех подобных аппаратов - сначала немного натужно , а потом подхват и довольно резкое ускорение , а если пару раз подтолкнуть - всё-таки самокат ! , то секунд через 10 уже хочется сбросить газ , ибо становится немного не по себе ! Особенно если едешь стоя , т.е. как на самокате ! Поэтому и было приделано сиденье - сидя как-то спокойнее!
Онлайн-статус
NeSchumaher

Посмотреть профиль Отправить личное сообщение
На форуме с 05.01.2008, cообщений 393, возраст 33
Северодвинск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:09 / 21.10.08

А колеса от чего использованы?
Brain

Посмотреть профиль Отправить личное сообщение
На форуме с 27.07.2007, cообщений 136
Город герой Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 08:31 / 22.10.08

NeSchumaher писал(а):
А колеса от чего использованы?

Обычные от тачки.
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 12:59 / 23.10.08

Да , колеса для садовых тележек , такие же , как на моих предыдущих конструкциях " Муха " и " М- 107 Рыжик " . Кому интересно - посмотрите в этой же рубрике - там фотографии покрупнее .
Онлайн-статус
chica

Посмотреть профиль Отправить личное сообщение
На форуме с 24.04.2008, cообщений 216
Откуда: оттуда
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 13:27 / 23.10.08

Скажите,из какой стали выточен элемент сцепления?
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:16 / 23.10.08

Если честно - то даже не знаю ! Просто дал размеры и попросил токаря выточить деталь !
